SL4056 1A 锂电池充电器

概述

SL4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

SL4056充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，SL4056将自动结束充电过程。

当输入电压被移掉后，SL4056自动进入超低功耗待机状态，将待机电流降至 1uA 以下。SL4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA

特点

 最大充电电流：1A

 无需MOSFET、检测电阻器和隔离二极管

 智能热调节功能可实现充电速率最大化

 智能再充电功能

 预充电压：4.2V±1%

 C/10充电终止

 待机电流40uA

 BAT超低自耗电1uA

 2.9V涓流充电阈值

 单独的充电、结束指示灯控制信号

 封装形式：SOP8(带散热底座)

应用

 手机、PDA、MP3/MP4

 蓝牙耳机、GPS、电子词典

 移动电源、充电座

 数码相机、Mini音响等便携式设备

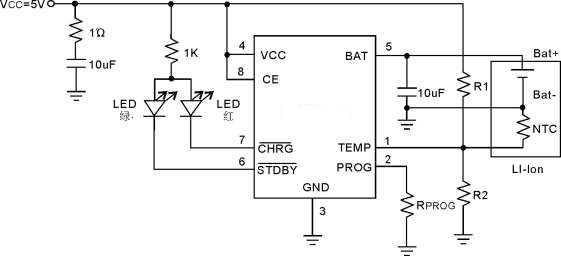

典型应用电路
