SL2516B
二功能平均电流型LED恒流驱动器
概述
SL2516B 是一款外围电路简单,适用于8-90V电压范围的非隔离式降压型大功率恒流LED
驱动芯片。
SL2516B 采用了PWM工作模式，典型工作频率为140KHz。在应用中可以采用较小值的电
感，可以有效节省空间。
SL2516B 通过对MODE端口进行控制实现二功能切换。MODE悬空时为高亮模式，MODE接
高电平时为低亮模式，其中低亮电流为高亮电流的50%。
SL2516B 采用ESOP8封装，芯片底部散热片内置SW脚。
特点
● 内置功率MOS
● 输入电压范围：8V-90V
● 效率90%
● 输出电流范围：100MA-2.0A
● 平均电流工作模式
● 过温时减小输出电流
● 工作频率：140KHz
应用
● 直流或交流输入LED驱动器
● RGB背光LED驱动
● 电动自行车照明
● 摩托车照明
● 汽车照明

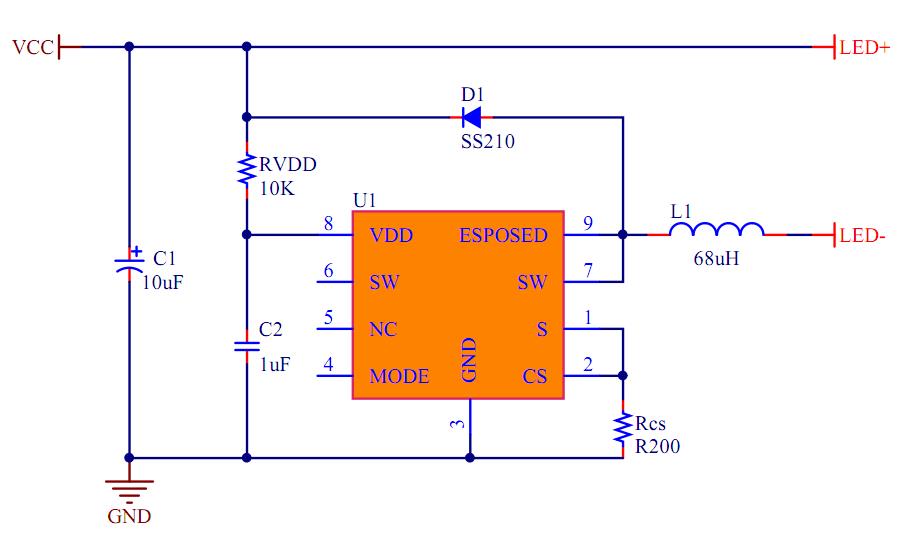

电路图
