SL9006

内置 MOS 开关降压型 LED 恒流驱动器

概述

  SL9006 是一款内置 100V 功率 MOS

高效率、高精度的开关降压型大功率 LED

恒流驱动芯片。

  SL9006 采用固定关断时间的峰值电

流控制方式，关断时间可通过外部电容进

行调节，工作频率可根据用户要求而改变。

  SL9006 通过调节外置的电流采样电

阻，能控制高亮度 LED 灯的驱动电流，使

LED 灯亮度达到预期恒定亮度。

  在 DIM 端加 PWM 信号，可以进行

LED 灯调光。DIM 端同时支持线性调光。

内部还集成了VDD稳压管以

及过温保护电路等，减少外围元件并提高

系统可靠性。

  SL9006 采用 ESOP8 封装。散热片内

置接 SW 脚。

特点

 内置 100V MOS

 宽输入电压范围：3.1V~100V

 高效率：可高达 93% 无串感电流

 支持 PWM 调光和线性调光

 最大工作频率：1MHz

 CS 电压：250mV

 芯片供电欠压保护：2.6V

 关断时间可调

 智能过温保护

 内置 VDD 稳压管

应用

 自行车、电动车、摩托车灯

 强光手电

 LED 射灯

 大功率 LED 照明

 LED 背光

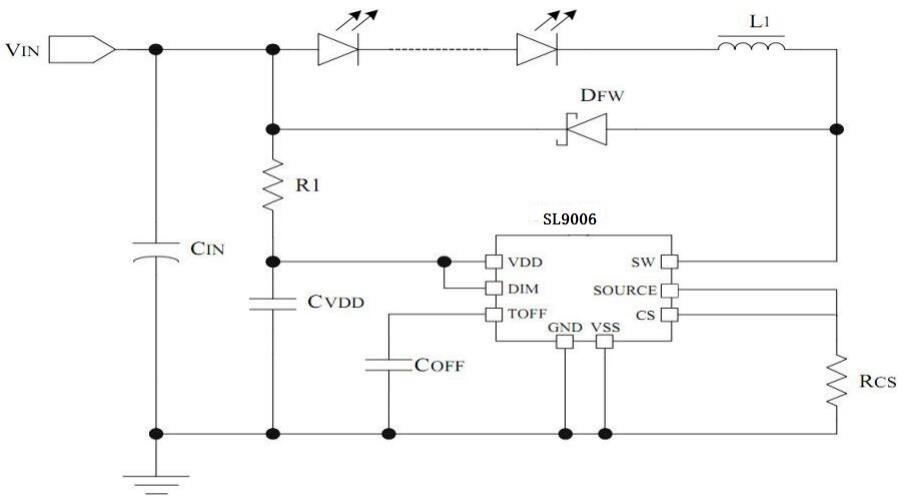

应用电路图
