SL7102 线性降压LED恒流驱动器

发布日期:2022-08-11 浏览次数:976

线性降压恒流IC

低压差线性恒流芯片

低压差线性恒流驱动芯片


概述

SL7102是一种带调光功能的线性降压LED恒流驱动器,仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路,调节该外接电阻可调节输出电流,输出电流范围为10mA~1500mA。

SL7102内置过热保护功能,可有效保护芯片,避免因过热而造成损坏。

SL7102具有很低的静态电流,典型值为60uA。

SL7102支持数字PWM调光和DIM模拟调光功能,可通过在PWM脚加PWM信号调节LED电流。也可以通过在DIM脚输入0~1V的模拟电压,调节LED电流,当VDIM电压大于1V,则输出电流保持最大电流工作。

SL7102内置输入过压保护功能。

SL7102采用DFN5X6-8L封装。


特点

 低静态电流:60uA

 输出电流:10mA~1500mA。

 PWM调光:最高频率16KHz

 输出电流精度:±4%

 内置过热保护

 VDD工作电压:2.5- 40V


应用

 线性LED照明驱动

 LED手电筒、LED台灯、LED矿灯、LED指示灯等

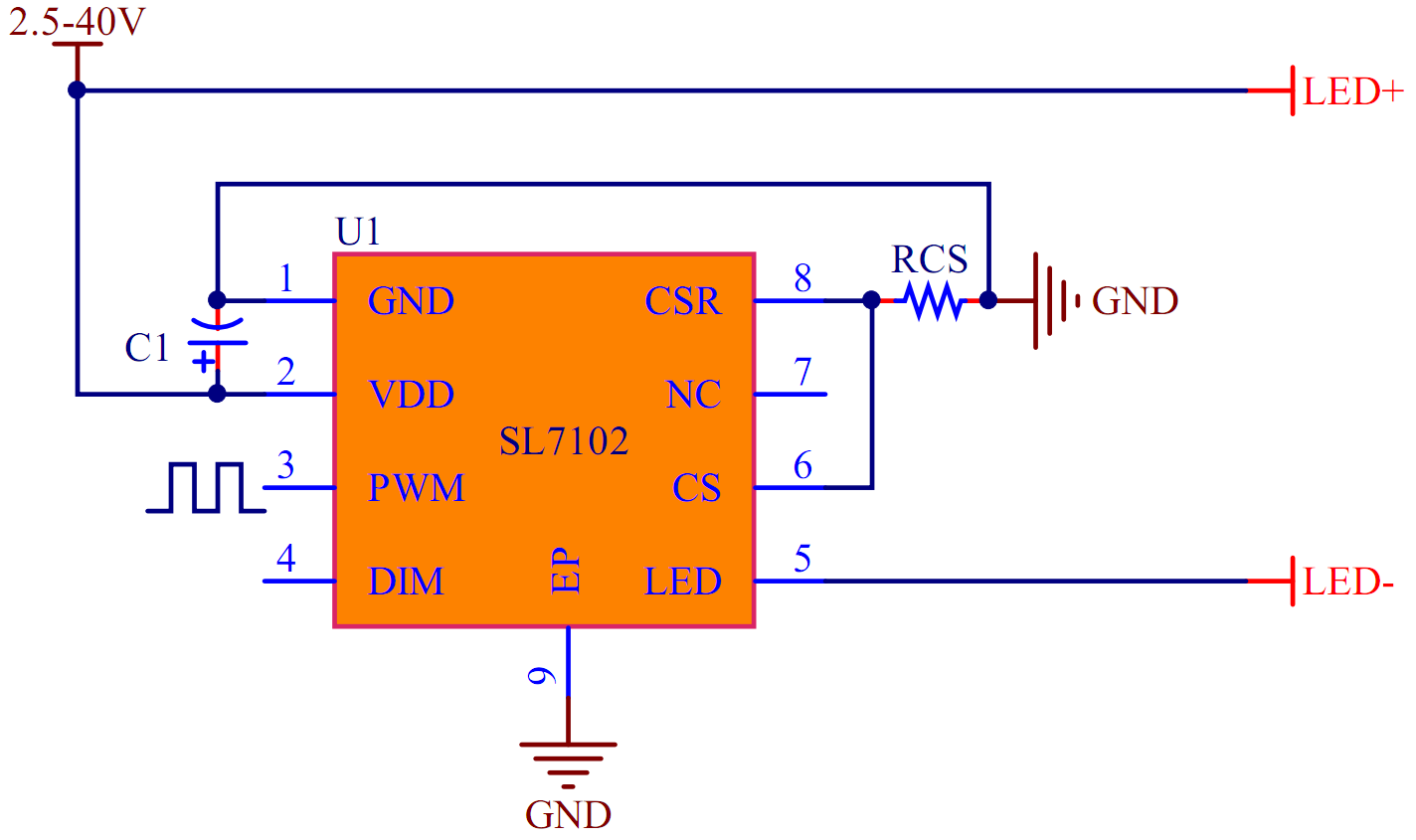

典型应用电路图
