SL4057B 线性锂离子电池充电器

3.7v锂电池管理芯片

锂电IC

国产锂电池充电管理芯片

描述

SL4057B 是一款完整的单节锂离子电池采用恒定电流/

恒定电压线性充电器，并带有电池正负极反接保护功

能，可减少在装配过程导致电池反接引起的芯片损坏。

其SOT23-6 封装与较少的外部元件，使得SL4057B

成为便携式应用的理想选择。SL4057B 可以适合USB

电源和适配器电源工作。

由于采用了内部PMOSFET 架构，加上防倒充电路，

所以不需要外部检测电阻和隔离二极管。热反馈可对充

电电流进行调节，以便在大功率操作或高环境温度条件

下对芯片温度加以限制。充电电压固定于4.2V，而充

电电流可通过一个电阻进行外部设置。当充电电流在达

到最终浮充电压之后降至设定值1/10 时，SL4057B 将

自动终止充电循环。

当输入电压（交流适配器或USB 电源）被拿掉时，

SL4057B 自动进入一个低电流状态，将电池漏电流降

至2μA 以下。也可将SL4057B 置于停机模式，从而将

供电电流降至55μA。SL4057B 的其它特点包括充电电

流监控器、欠压闭锁、自动再充电和两个用于指示充电

结束和输入电压接入的状态引脚。

SL4057B 内部集成有防电池反接保护电路，可防止应

用中电池反造成的芯片损坏。

SL4057B采用绿色环保的SOT23-6封装以及最少3个

外围器件可有效减小电路PCB布板空间。SL4057B可

工作于-40°C to +85°C。

特性

 高达600mA 的可编程充电电流

 无需MOSFET、检测电阻或隔离二极管

 恒定电流/恒定电压操作，并具有可在无过热危险的

情况下实现充电速率最大化的热调节功能

 直接从USB 端口给单节锂离子电池充电

 精度达到1%的4.2V 预设充电终止电压

 用于电池电量检测的充电电流监控器输出

 自动再充电

 充电状态输出引脚

 C/10 充电终止

 停机模式下的供电电流为55μA

 2.9V 涓流充电

 软启动限制浪涌电流

 防电池反接

 SOT23-6 封装

应用范围

 移动电话, PDAs, MP3 播放器

 USB 3G 数据卡

 电池充电电路

 蓝牙应用

 其它手持设备

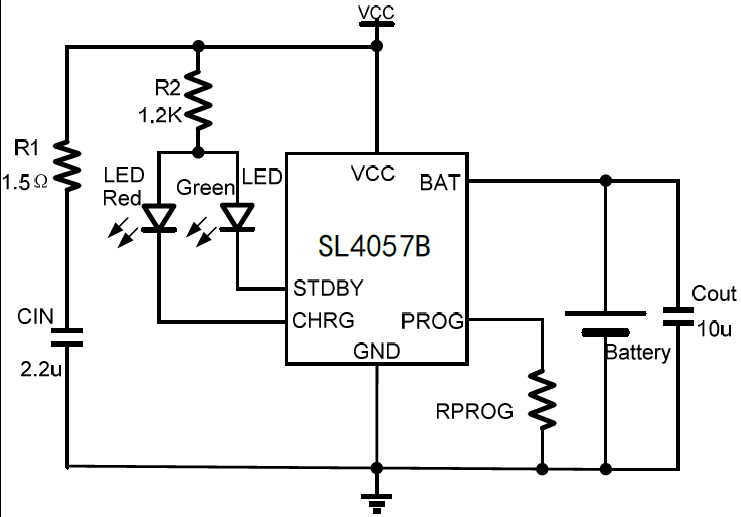

典型应用
