SL7140 PWM 调光的线性降压LED 恒流驱动器

线性降压恒流驱动芯片

线性降压恒流驱动电路

低压差线性芯片

低压差线性恒流IC

概述

  SL7140 是一种带PWM 调光功能的

线性降压LED 恒流驱动器，仅需外接一个

电阻就可以构成一个完整的LED 恒流驱

动电路，调节该外接电阻可调节输出电流，

输出电流范围为10~2000mA。

  SL7140 内置30V 50 毫欧MOS。

  SL7140 内置过热保护功能，可有效

保护芯片，避免因过热而造成损坏。

  SL7140 具有很低的静态电流，典型

值为60uA。

  SL7140 带PWM 调光功能，可通过

在DIM 脚加PWM 信号调节LED 电流。

  SL7140采用ESOP8 封装。外露散热

片接LED 脚。

特点

 内置30V 50 毫欧MOS

 低静态电流：60uA

 输出电流：10mA 到2000mA。

 PWM 调光：最高频率10KHz

 输出电流精度：±4%

 内置过热保护

 VDD 工作电压：2.5-6V

应用

 线性LED 照明驱动

 LED 手电筒、LED 台灯、LED 矿灯、

 LED 指示灯等

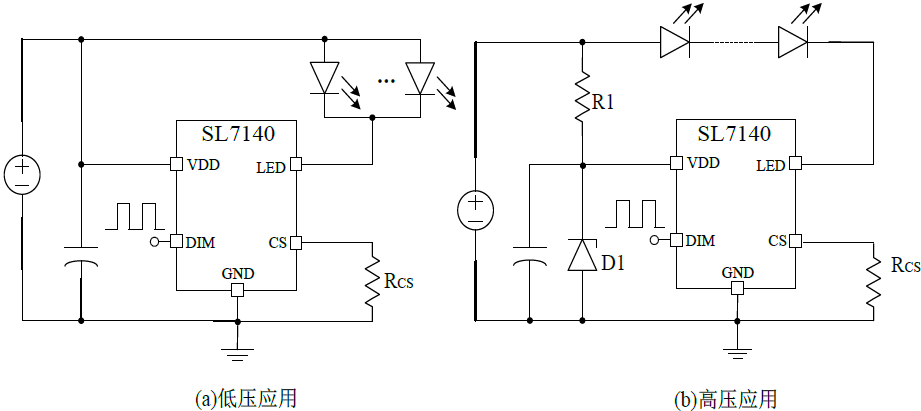

电路图
