SL6605 高效率恒流限流WLED 驱动 升压型DC/DC 变换器

5.5V升压恒流芯片

低压恒流驱动芯片

低压恒流电源芯片

0.8V升压恒流

产品简介

  SL6605 是一种输入电压范围宽（0.8~5.5V），可调恒定电流和限定电流两种模式来

驱动白光LED 而设计的升压型DC/DC 变换器。采用变频模式，逐周期限流，使输入输

出电流随电源电压降低均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光

LED，同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。驱动WLED 串联连接

的方法可以提供相等的WLED 电流，从而获得均匀的亮度。

  46mV 的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。

50mV 的限流反馈电压，可根据不同需求来设置限流值。

  SL6605 与SL6505 区别于在限流模式时，随着输入电压的降低，SL6505 输入输出

电流在某个点会突变，SL6605 采用了变频模式避免了这个现象。其他功能均不变。详

见规格书最后说明。

产品特点

·MOS 管外置，输出电压可调，可驱动

高压、大功率负载，如12V1A。

·驱动0.3W-7W 的单颗白光LED

·可驱动多颗WLED 灯

·效率高达90%

·0.8V 极低的工作电压（VDD 接Vout）

·恒流精度：±5%

·限流精度±6%；超低限流电压50mV

·芯片VDD 过压停机

·温度保护功能（130℃保护点）

应用范围

·恒流源，如LED 手电筒、背光模组等

·恒压源，如蓝牙音箱、移动电源等

·需要精确限定输入电流的场合，如限流方案的LED 手电筒

典型应用：

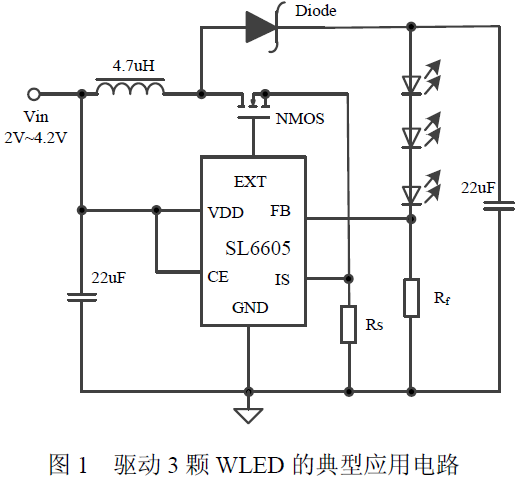

方案1：恒流、限流功能驱动WLED 方案。

双节干电池或锂电池作为输入驱动多串或多串多并WLED 方案，具有恒流、限流功

能。典型应用电路如图1 所示。

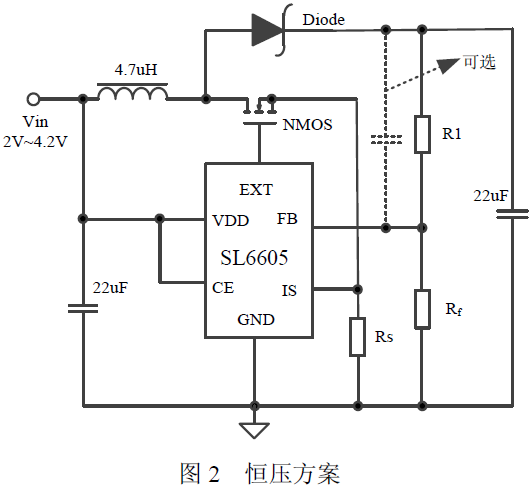

方案2：恒压、限流功能驱动负载方案。

双节干电池或锂电池作为输入，可驱动大功率负载，具有恒压输出且具有限流功能。

最大输出电压取决于MOS 管耐压。典型应用电路如图2 所示。恒压值由电阻R1 与Rf

比例以及VFB 决定（VFB 值为固定46mV）。具体设置参考下文说明。图中与R1 并联的

电容为可选电容，主要作用是增加系统的瞬态响应，容值在0.01~0.1uF 左右（根据R1

与Rf 的值有关）。

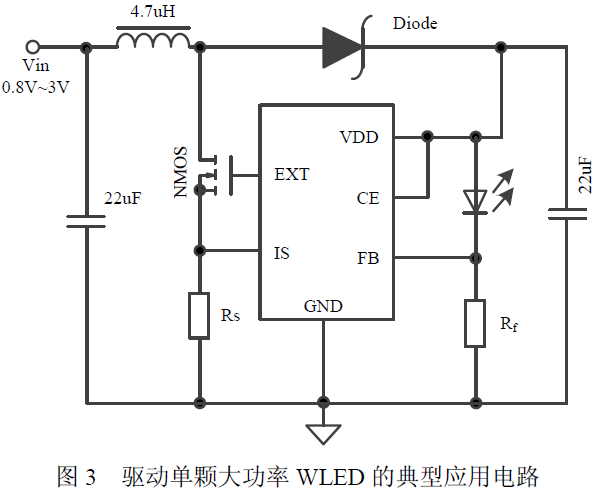

方案3：低输入电压，恒流、限流功能驱动WLED 方案。

单节或双节干电池作为输入，可驱动单颗WLED，具有恒流、限流以及输出过压保

护功能，输出最高电压取决于芯片的VDD 过压保护点（5.8V）。典型应用电路如图3 所

示。

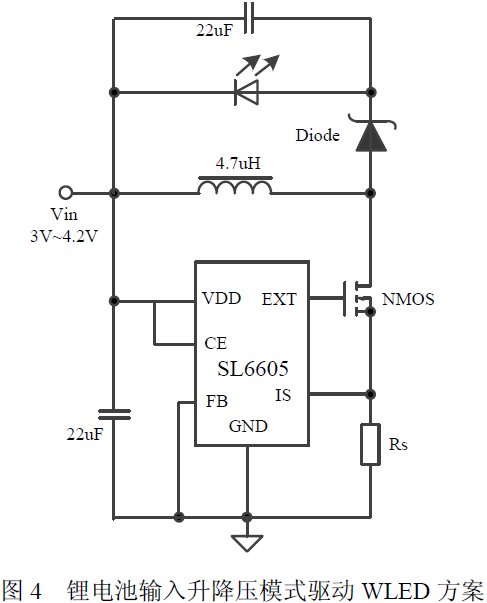

方案4：高效率，限流功能驱动WLED 方案

锂电池作为输入，利用升降压模式可驱动单颗大功率WLED，适用于输入电压高于

输出电压的模式。具有限制输入电流的功能，且外围元器件简单。典型应用电路如图4

所示。Vin=3.6V，Rs=0.02Ω时，效率为81%。
