DC-DC50V降压恒流三功能LED驱动器
发布日期：2022-08-05 浏览次数：869
大功率恒流驱动IC
dc-dc降压恒流
恒流驱动IC
恒流电源IC
产品描述
SL8109是一款PWM工作模式,
高效率、外围简单、内置功率管，适用于
5-80V 输入的高精度降压LED 恒流驱动芯
片。输出最大功率22W，最大电流2.2A。
SL8109可实现三功能切换，通过
MODE1/2 切换三种功能模式：全亮，半
亮，爆闪。
SL8109工作频率固定在165KHZ
左右，同时内置抖频电路，可以降低对其
他设备的EMI 干扰。另外采用平均电流采
样模式，可以提高宽输入电压情况下的电
流精度。
SL8109带有输出短路保护功能，
5V～80V 输入条件下，短时短路不会损坏
电源器件。
SL8109还有过温调节电流的功
能。当芯片内部的温度达到140℃左右时，
会自动调低输出电流。
产品特点
宽输入电压范围：5V～80V
可设定电流范围：10mA～2200mA
固定工作频率：165KHZ
内置抖频电路，降低对其他设备的EMI
干扰
峰值电流模式采样
0-100%占空比控制，无电流节点跳变
输出短路保护
过温保护
三功能模式：全亮/半亮/爆闪
ESOP8 封装
应用领域
电动车，摩托车灯照明
汽车灯照明
手电筒

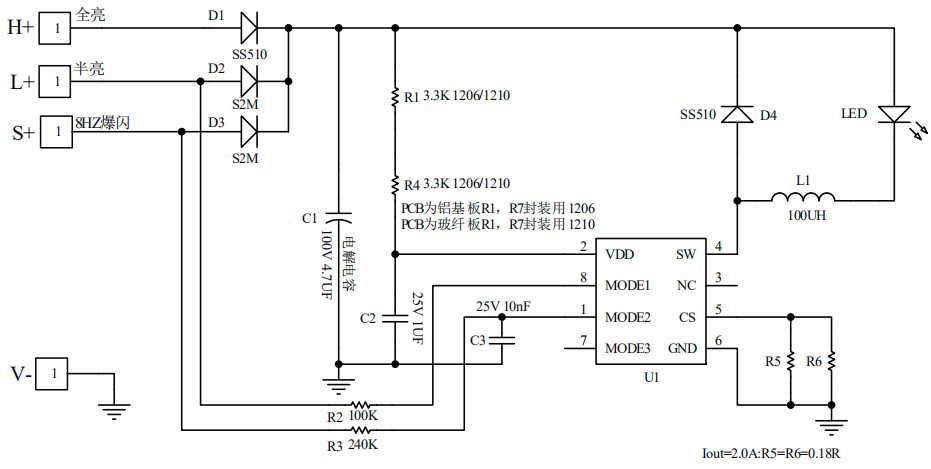

车灯原理图（全亮，半亮，爆闪）
