dc/dc50V降压恒流三功能恒流驱动IC

大功率恒流驱动IC

恒流电源IC

恒流驱动IC

支持全亮/半亮/爆闪三功能IC

产品描述

SL8108 是一款PWM工作模式，高效率、外围简单、内置功率管，适用于5-80V 输入的高精度降压LED 恒流驱动芯片。输出最大功率15W，最大电流1.5A。

SL8108 可实现三功能切换，通过MODE1/2 切换三种功能模式：全亮，半亮，爆闪。

SL8108 工作频率固定在165KHZ左右，同时内置抖频电路，可以降低对其他设备的EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电

流精度。

SL8108 带有输出短路保护功能，5V～80V 输入条件下，短时短路不会损坏

电源器件

SL8108 还有过温调节电流的功能。当芯片内部的温度达到140℃左右时，

会自动调低输出电流。

产品特点

宽输入电压范围：5V～80V

可设定电流范围：10mA～1500mA

固定工作频率：165KHZ

内置抖频电路，降低对其他设备的EMI

干扰

峰值电流模式采样

0-100%占空比控制，无电流节点跳变

输出短路保护

过温保护

三功能模式：全亮/半亮/爆闪

ESOP8 封装

应用领域

电动车，摩托车灯照明

汽车灯照明

手电筒

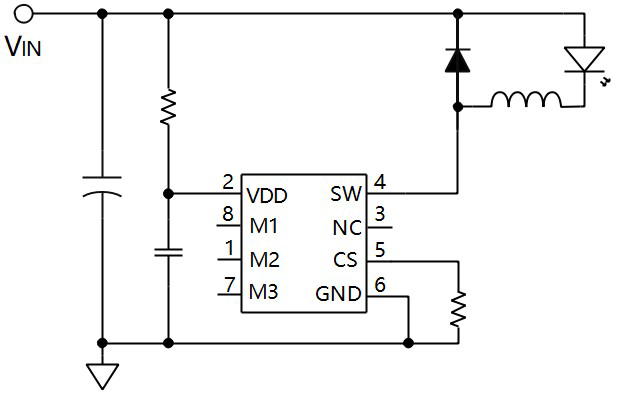

原理图
