SL6116 60V高调光比LED驱动芯片

60V降压恒流LED驱动

60V恒流IC

降压恒流dcdc

dcdc恒流IC

概述

SL6116 是内置功率MOS，同时可支持外扩驱动NMOS 的一款连续电感电流导通模式的降压型LED 恒流驱动器，用于

驱动一个或多个LED 灯串。SL6116 工作电压从5.5V 到60V，提供可调的输出电流，内置MOS 最大1.5A 输出，外扩NMOS

驱动可支持更高的功率范围。

SL6116 内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3V

时输出关断，进入待机状态。

SL6116 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

SL6116 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，SL6116 采用专利的恒流电路

具有优异的负载调整率和线性调整率。

SL6116 采用ESOP8 封装。

特点

◆提供外部NMOS 驱动外扩脚

◆高效率：96%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED 备用灯，信号灯

◆低压LED 射灯代替卤素灯

◆汽车照明

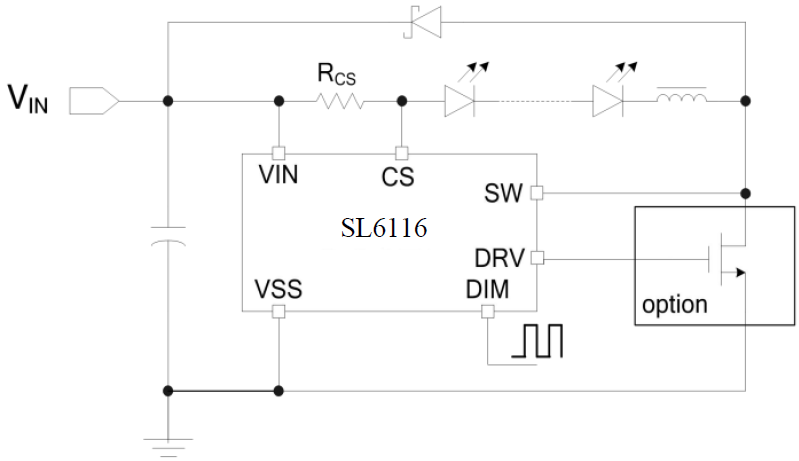

电路图
