DCDC60V降压恒流芯片 1.5A高调光比LED驱动IC

替代产品：SL6115完全兼容华润微PT4115E 无需改板，性价比高

DC60V降压恒流芯片

PWM调光比降压芯片

概述

SL 6115 是一款连续电感电流导通模

式的降压型LED 恒流驱动器，用于驱动一

个或多个LED 灯串。SL 6115 工作电压从

5.5V 到60V，提供可调的输出电流，最大

输出电流可达到1.5A。根据不同的输入电

压和外部器件，SL 6115 可以驱动供高达

数十瓦的LED。

SL 6115 内置功率开关，采用高端电

流检测电路，以及兼容PWM 和模拟调光

的调光脚DIM。当DIM 脚电压低于0.3v

时输出关断，进入待机状态。

SL 6115 内置过温保护电路，当芯片

达到过温保护点进入过温保护模式，输出

电流逐渐下降以提高系统可靠性。

SL 6115 采用专利的电路架构使得在

低压差工作时输出电流无过冲，提高LED

工作寿命，SL 6115 采用专利的恒流电路

具有优异的负载调整率和线性调整率。

SL 6115 采用SOT89-5 和ESOP8 封

装。ESOP 封装时，底部PAD 接GND。

特点

◆最大输出电流：1.5A

◆高效率：97%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED 备用灯，信号灯

◆低压LED 射灯代替卤素灯

◆汽车照明

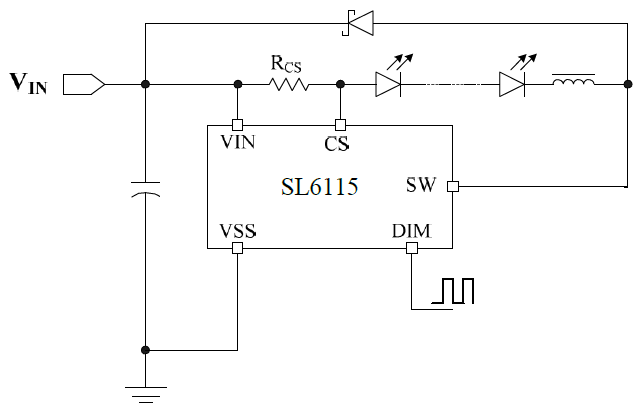

电路图
