SL8701 内置100V MOS降压型 LED 恒流驱动器

DC100V降压恒流驱动芯片

DC100V降压恒流驱动IC

多路共阳极输出

智能调光IC

1. 说明

SL8701是一款外围电路简单的多功能平均电流型 LED 恒流驱动器， 适用于 5-100V 电压范围的降压 BUCK 大功率调光恒流LED 领域。

芯片 PWM 端口支持超小占空比的 PWM 调光， 可响应最小60ns脉宽。PWM 端口为高电平时，芯片正 常工作。为低电平芯片时，芯片输出关闭。

芯片输出电流恒流精度≤±3％，且输出电流受输 入输出电压、系统电感的影响小；芯片内部集成环路 补偿，外围电路简洁，系统更加稳定可靠。

芯片通过对 LD 端口实现模拟调光功能。 LD 接 0.2-1.2V 模拟调光信号输入时，系统为模拟调光模式。 LD 模拟调光模式时，端口电压低于0.2V，输出关闭。 也可以利用 LD 的模拟调光特性，配合 PWM 调光， 实现软启动功能。

LD、PWM 引脚悬空时，建议与 VDD 引脚短接在 一起使用。

2.特性

 支持高辉调光，65536：1 调光比

 宽输入电压：5-100V

 平均电流工作模式

 高效率：最高可达 95%

 输出电流可调范围 60mA~1.5A

 内驱 200mΩ/100V 的 MOS

 内置 5V 稳压管

 最大工作频率 1MHz

 恒流精度≤±3%

 支持 PWM/模拟调光

   支持多路共阳极输出

   调光深度可达0.1%

 封装：SOP8

3. 应用领域

 景观亮化洗墙灯

 舞台调光效果灯

 高端汽车照明

 LCD 背光照明

 建筑照明

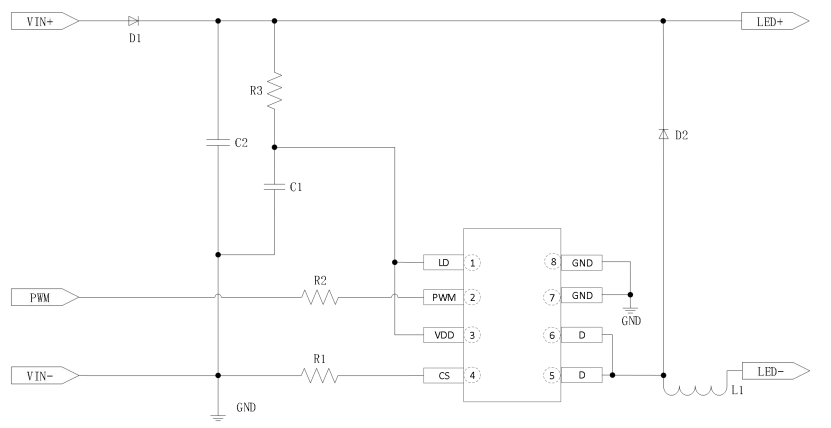

4. 应用电路
