SL8700 降压型大功率 LED 恒流驱动器

降压恒流芯片

降压恒流IC

智能调光IC

多路共阳极

LED调光IC

0.%深度调光芯片

1.说明

   SL8700 是一款外围电路简单的多功能平均电流

型LED 恒流驱动器，适用于宽电压范围的非隔离式

大功率恒流LED 驱动领域。

   芯片PWM 端口支持超小占空比的PWM 调光，

可响应最小60ns脉宽。PWM 端口为高电平时，芯片

正常工作。为低电平时，芯片输出关闭。

   芯片输出电流恒流精度 ≤±3％，且输出电流受

输入输出电压、系统电感的影响小；芯片内部集成环

路补偿，外围电路简洁，系统更加稳定可靠。

   芯片通过对LD 端口实现模拟调光功能。LD 接

0.2-1.2V 模拟调光信号输入时，系统为模拟调光模

式。LD 模拟调光模式时，端口电压低于0.2V，输出

关闭。也可以利用LD 的模拟调光特性，配合PWM 调

光，实现软启动功能。

   LD、PWM 引脚悬空时，建议与VDD 引脚短接在

一起使用。

2.特性

● 支持高辉调光，调光比65536：1

● 平均电流工作模式

● 高效率：最高可达95%

● 输出电流可调范围60mA~5A

● 内置5V 稳压管

● 外驱MOS

● 最大工作频率1MHz

● 恒流精度≤±3%

● 支持PWM/模拟调光

● 支持多路共阳极输出

● 调光深度可达0.1%

● 封装：SOT23-6

3.应用领域

● 景观亮化洗墙灯

● 舞台调光效果灯

● 高端汽车照明

● LCD 背光照明

● 建筑照明

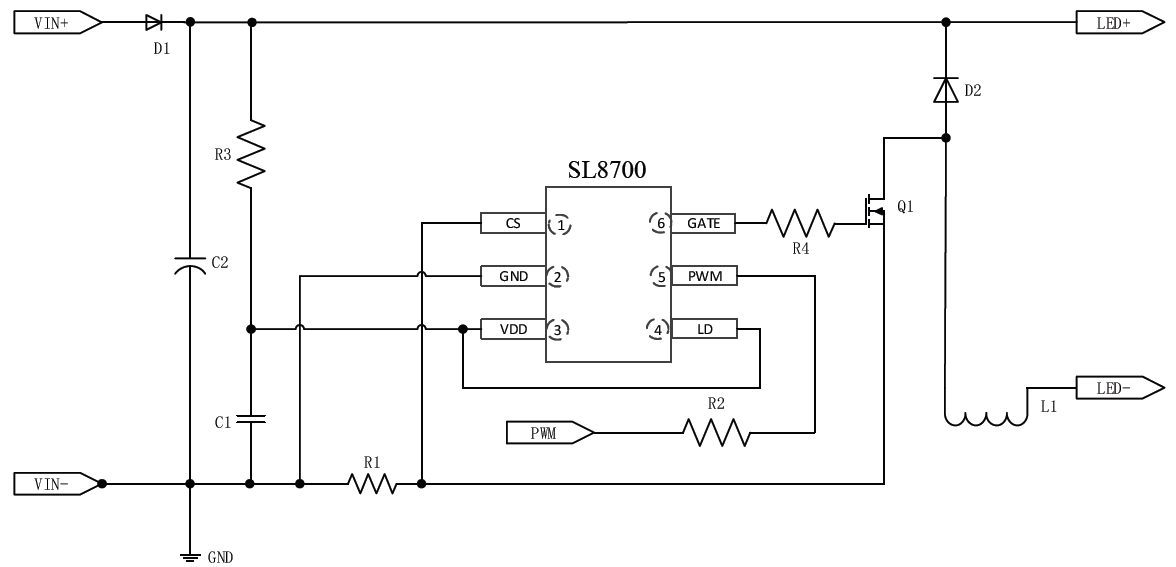

4.应用电路
