SL9058 150V降压型LED恒流驱动芯片

150V降压恒流芯片

宽耐压150V降压恒流IC

LED调光IC

支持100%-50%分档调关IC

概述

SL9058 是一款高效率、高精度的降

压型大功率LED 恒流驱动控制芯片。

SL9058 采用固定频率的平均电流控

制方式，具有优异的负载调整率和线性调

整率。

SL9058 通过调节外置的电流采样电

阻，能控制高亮度LED 灯的驱动电流，使

LED 灯亮度达到预期恒定亮度。

SL9058 支持线性调光，可通过CS 端

进行调光。

SL9058 集成电高低亮功能，可通过

HL 脚选择高亮或低亮工作模式。

SL9058 内部集成了VDD稳压管以及

过温保护电路，减少外围元件并提高系统

可靠性。

SL9058 采用SOT23-6 封装。

特点

◆宽输入电压范围：8V~150V

◆高效率：可高达93%

◆支持线性调光

◆支持高低亮模式

◆工作频率：140KHz

◆CS 电压：200mV

◆芯片供电欠压保护：4.1V

◆智能过温保护

◆内置VDD 稳压管

应用领域

◆LED 汽车大灯

◆自行车、电动车、摩托车灯

◆强光手电

◆LED 射灯

◆大功率LED 照明

◆LED 背光

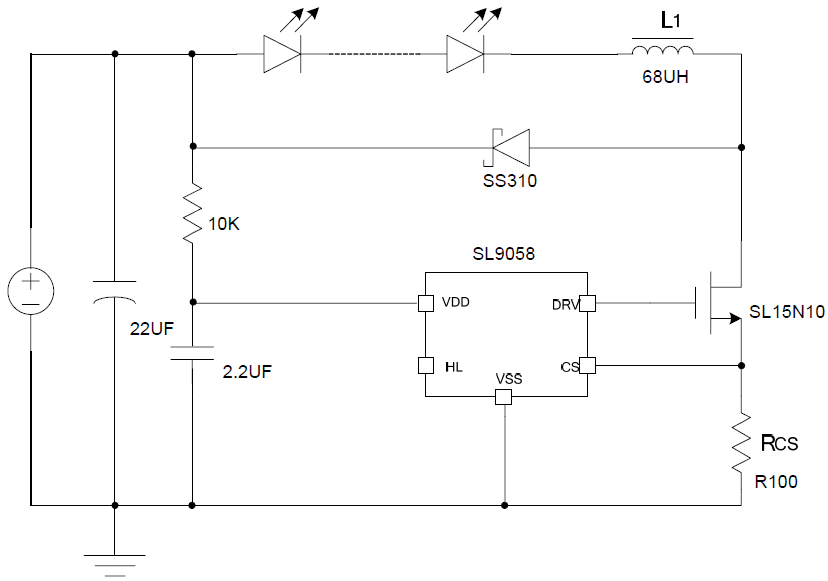

电路图
