SL9158 开关降压型LED恒流驱动器

降压恒流芯片

降压恒流LED驱动IC

高耐压降压恒流芯片

概述

SL9158 是一款外围电路简单的开关

降压型平均电流检测模式的LED恒流驱动

器，适用于8-100V电压的非隔离大功率

恒流LED驱动领域。

芯片采用固定频率100KHz的PWM工作

模式，具有优异的负载调整率特性。

芯片集成了高低亮功能，可以通过

MODE端口实现高低亮功能切换。在MODE悬

空或接地为高亮模式，MODE接高电平时，

为1/2电流低亮模式。

芯片内部集成了过压保护、温度保护

电路等，减小外围元件数量并提供系统可

靠性。

SL9158 采用SOT23-6封装。

特点

◆宽输入电压范围：8V~100V

◆高效率：可高达93%

◆工作频率：100KHz

◆芯片供电欠压保护：6.5V

◆平均电流工作模式

◆智能过温保护、过压保护

◆内置抖频功能，优化EMC

应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入LED 驱动

◆大功率LED 照明

◆LED 背光

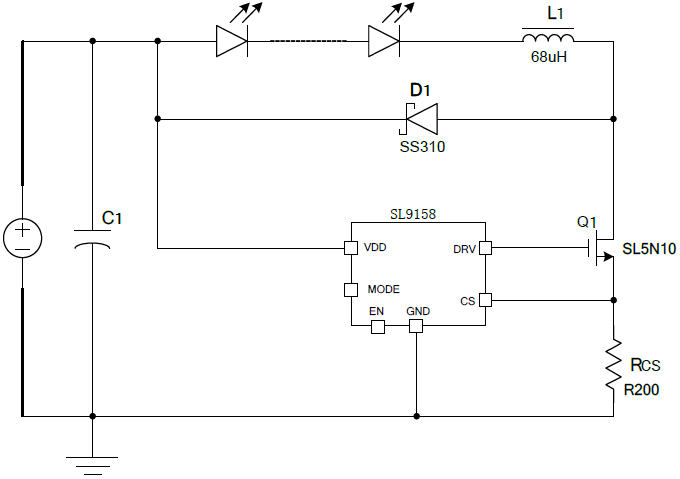

应用图
