DC-DC 10V~100V降压恒压IC 电动车仪表专用IC

dcdc 10V~100V降5V2A电源芯片 （电动车GPS供电IC）

dcdc 10V~100V降12V2A降压恒压电路 （液晶仪表供电IC）

dcdc 12V降3.3V2A降压稳压IC （电动车USB车充IC）

概述

SL3041 是一款内部集成有功率MOSFET管可设定输出电流的降压型开关稳压器。可工作在宽

输入电压范围具有优良的负载和线性调整。宽范围输入电压（10V至100V）可提供最大3A电流的

高效率输出，可在移动环境输入的条件下实现各种降压型电源变换的应用。

SL3041 安全保护机制包括逐周期峰值限流、软启动、输出短路保护和过温保护。

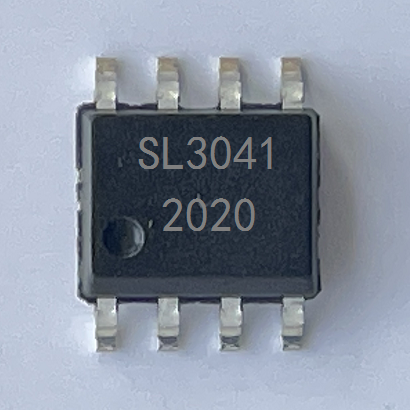

SL3041 外围电路简单，封装采用ESOP8

特点

● 3A输出峰值电流

● 10V至100V宽工作电压范围

● 内置功率MOSFET

● 110KHZ固定开关频率

● 外置限流保护

● 逐周期过流保护

● 过热保护

● 软启动

● 输出短路保护

● ＞90%的效率

● 输出电压1.25至50V可调

● 采用ESOP8封装

应用

● 高电压功率转换

● 汽车系统

● 电池供电系统

● 电动车车载设备

● 平衡车

● 工业电力系统

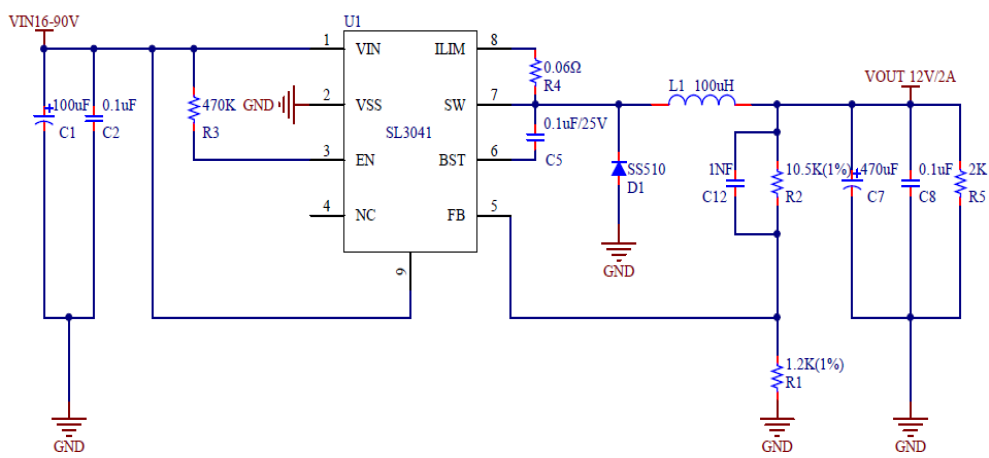

电路图
