SL3038 8V~150V宽输入电压降压恒压芯片

dcdc 150V转3.3V降压恒压芯片

dcdc 150V转5V降压恒压恒流IC （电动车车充芯片）

dcdc 150V转12V降压稳压电路

概述

SL3038 是一款支持宽电压输入的

开关降压型DC-DC 控制器，最高输入电

压可超过150V。SL 3038 具有低待机功

耗、高效率、低纹波、优异的母线电压调

整率和负载调整率等特性。支持大电流输

出，输出电流可高达5A 以上。

SL3038 同时支持输出恒压和输出

恒流功能。通过设置CS 电阻可设置输出

恒流值。通过设置FB1、FB2 引脚的分压

电阻可设置输出恒压值。

SL3038 采用固定频率的PWM控制

方式，典型开关频率为140KHz。轻载时

会自动降低开关频率以获得高的转换效

率。

SL3038 内部集成软启动以及过温

保护电路，输出短路保护，限流保护等功

能，提高系统可靠性。

SL3038 采用SOP8 封装。

特点

 宽输入电压范围：8V~150V

 输出电压从4.2V 到30V 可调

 支持输出恒压恒流

 支持输出12V/5A，5V/5A

 高效率：可高达96%

 工作频率：140KHz

 低待机功耗

 内置过温保护

 内置软启动

 内置输出短路保护

应用

 车充、电池充电

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

 内置VDD稳压管

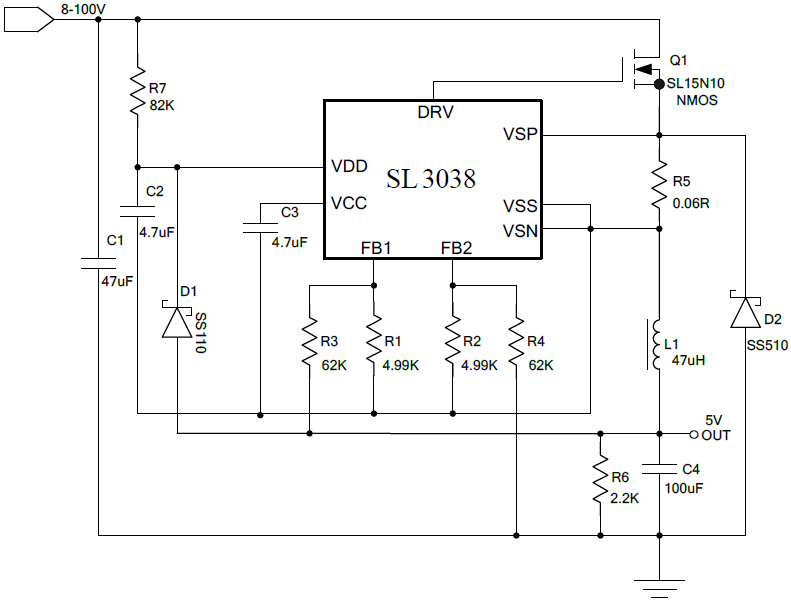

电路图
