SL3036D 内置MOS 60V开关降压型DC-DC转换器

DC-DC 55V降5V3A降压芯片

DC-DC 55V降12V3A降压IC

DC-DC 12V降5V3A稳压电路

概述

SL3036D 是一款支持宽电压输入的

开关降压型DC-DC，芯片内置60V/5A 功

率MOS，支持最高输入电压55V。

SL3036D 具有低待机功耗、高效率、

低纹波、优异的母线电压调整率和负载调

整率等特性。支持大电流输出，输出电流

可达3A

SL3036D 同时支持输出恒压和输出

恒流功能。

SL3036D 采用固定频率的PWM控制

方式，典型开关频率为140KHz。轻载时

会自动降低开关频率以获得高转换效率。

SL3036D 内部集成软启动以及过温

保护电路，输出短路保护，限流保护等功

能，提高系统可靠性。

SL3036D 采用ESOP8 封装，散热片

内置接VIN 脚。

特点

 宽输入电压范围：8V~55V

 输出电压从4.2V到30V 可调

 支持输出恒压恒流

 支持输出12V/3A; 5V/3A

 高效率：可高达96%

 工作频率：140KHz

 低待机功耗

 内置过温保护

 内置软启动

 内置输出短路保护

应用

 恒压源，

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

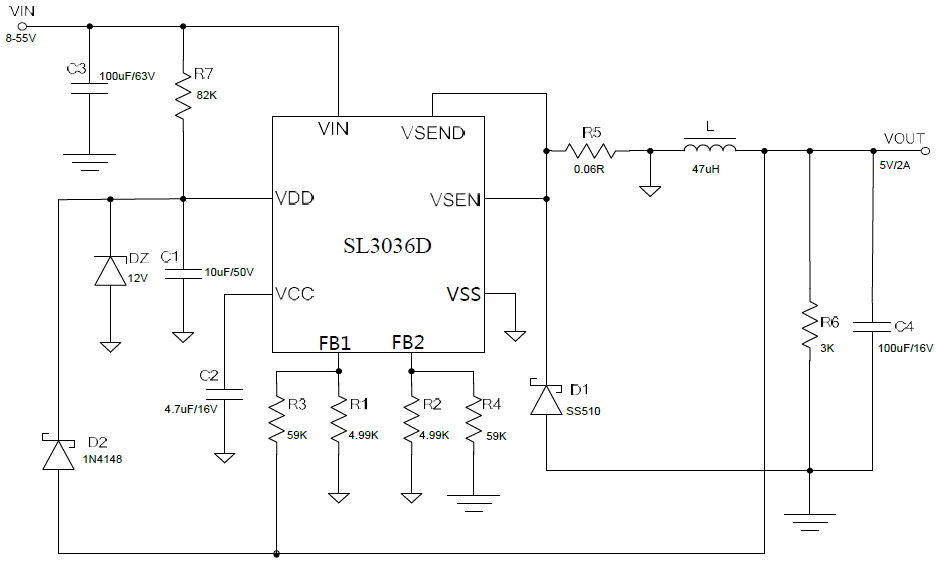

电路图
