SL3037B 60V耐压 0.6A降压型转换器

dcdc 60V降3.3V降压芯片

dcdc 60V降5V降压IC

dcdc 60V降12V稳压电路 电动车专用芯片

概述

SL3037B 是一款内置功率MOSFET

的单片降压型开关模式转换器。SL3037B

在5.5-60V 宽输入电源范围内实现 0.6 A

峰值输出电流，并且具有出色的线电压和

负载调整率。

SL3037B采用PWM 电流模工作模式，

环路易于稳定并提供快速的瞬态响应。

SL3037B集成了包括逐周期电流限制

和热关断等保护功能。

SL3037B采用 SOT23-6 封装，且外围

元器件少。

特点

 0.6A 的峰值输出电流

 0.9Ω 的内部功率MOSFET

 可采用大输出电容启动

 低ESR 陶瓷电容输出稳定

 效率高达 90%

 固定 500kHz 频率

 热关断

 逐周期过流保护

 宽输入电压范围：5.5~60V

 采用SOT23-6 封装

应用

 电表

 分布式电源系统

 电池充电器

 线性稳压器的预调节器

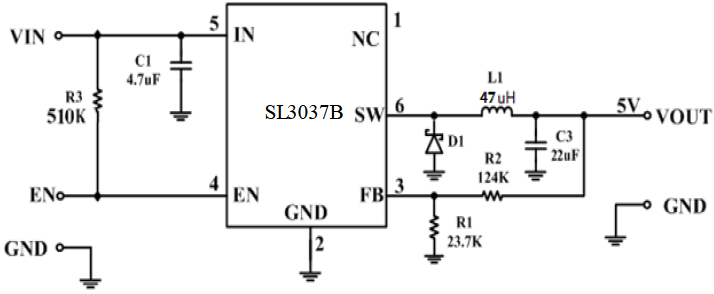

电路图
