dcdc 4V~30V降压5V2.4A同步降压芯片

DC-DC 30V降压5V电源芯片

dc-dc 30V同步降压5V电路

DCDC 同步降压稳压IC

说明

  SL1581 是支持高电压输入的同步降压电源管理芯片，在4V~30V的宽输入电压范围内可实现2.4A的连续电流输出。

SL1581 具有优秀的恒压/恒流（CC/CV）特性。SL1581 采用电流模式的环路控制原理，实现了快速的动态响应。

SL1581 工作开关频率为130kHz，具有良好的EMI特性。

  另外，芯片包含多种保护功能：过温保护，输出短路保护和输入欠压保护等。

  SL1581 采用SOP8的标准封装。

特性

⚫ 宽输入电压范围： 4V至 30V

⚫ 效率可高达 92%以上

⚫ 超高恒流精度： ±5%

⚫ 恒压精度： ±5%

⚫ 无需外部补偿

⚫ 开关频率： 130kHz

⚫ 输入欠压/过压、输出短路和过热保护

⚫ SOP-8封装

⚫ 输出电流： 2.4A

应用范围

⚫ 车载充电器 /适配器

⚫ 线性调节前置稳压器

⚫ 分布式供电系统

⚫ 电池充电器

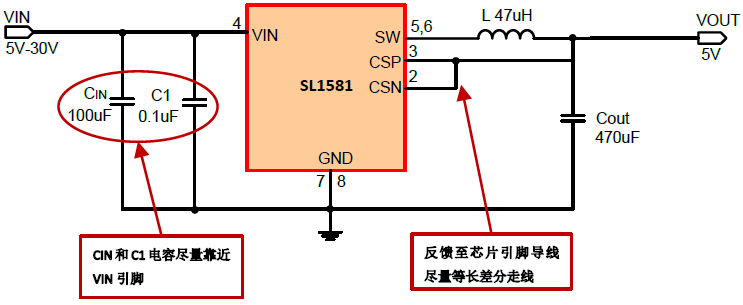

电路图
