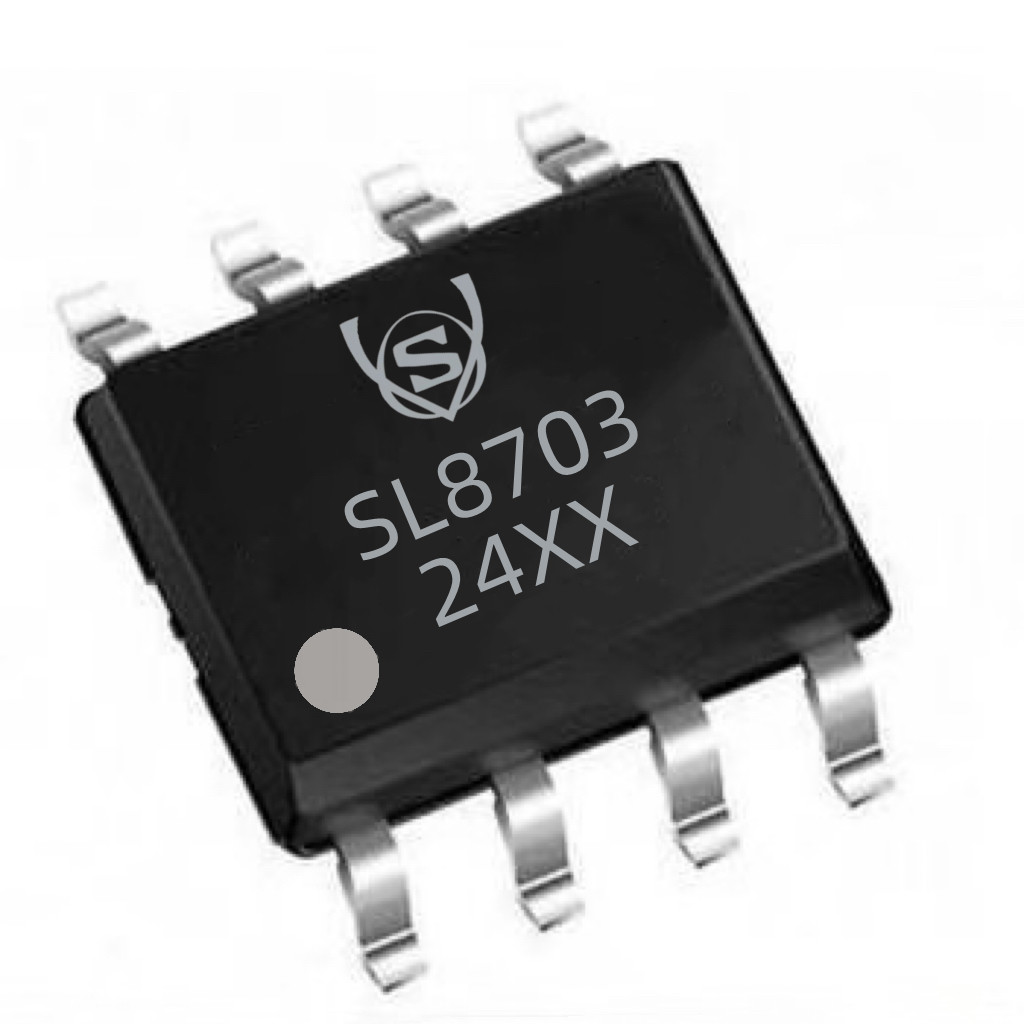

SL8703

内置MOS无频闪调光降压型LED恒流驱动器

说明

  SL8703是一款外围电路简洁的无频闪宽调光比降压型LED 恒流驱动器，适用于输入电压 6.5-75V 范

围的LED 恒流照明领域。

  SL8703 PWM 调光支持高辉应用，支持 100Hz 以上的调光频率，分辨率超过 100：1，调光全程无频

闪。当 DIM 脚拉低到 GND 超过 40ms，芯片自动进入休眠模式以降低功耗，此时待机电流<80uA，当

DIM 端口拉高以后芯片重新启动。DIM 脚内置上拉，不使用时可以悬空。

  SL8703 LD 脚支持模拟调光，调光范围 0~1.8V，应用于最大电流设置。LD 脚接电容到地，可以设

置软启动时间。

  SL8703内置过温保护降电流，采用ESSOP10封装。

特性

  工作电压范围 6.5-75V

  输出电流范围≤1.5A

  支持 100：1 调光比

  转换效率>95%

  负载调整率<±0.5%

  恒流精度≤±3％

  低待机功耗

  调光无频闪

  支持软启动

  支持调光频率超过 32K

  支持开关频率设置

  支持 PWM 转模拟/模拟调光

  内置 80V LDO 供电

  过温保护降电流

  封装：ESSOP10

应用领域

  0~10V 调光

  智能照明

  Dali 调光

  商业 LED 照明

典型应用图
