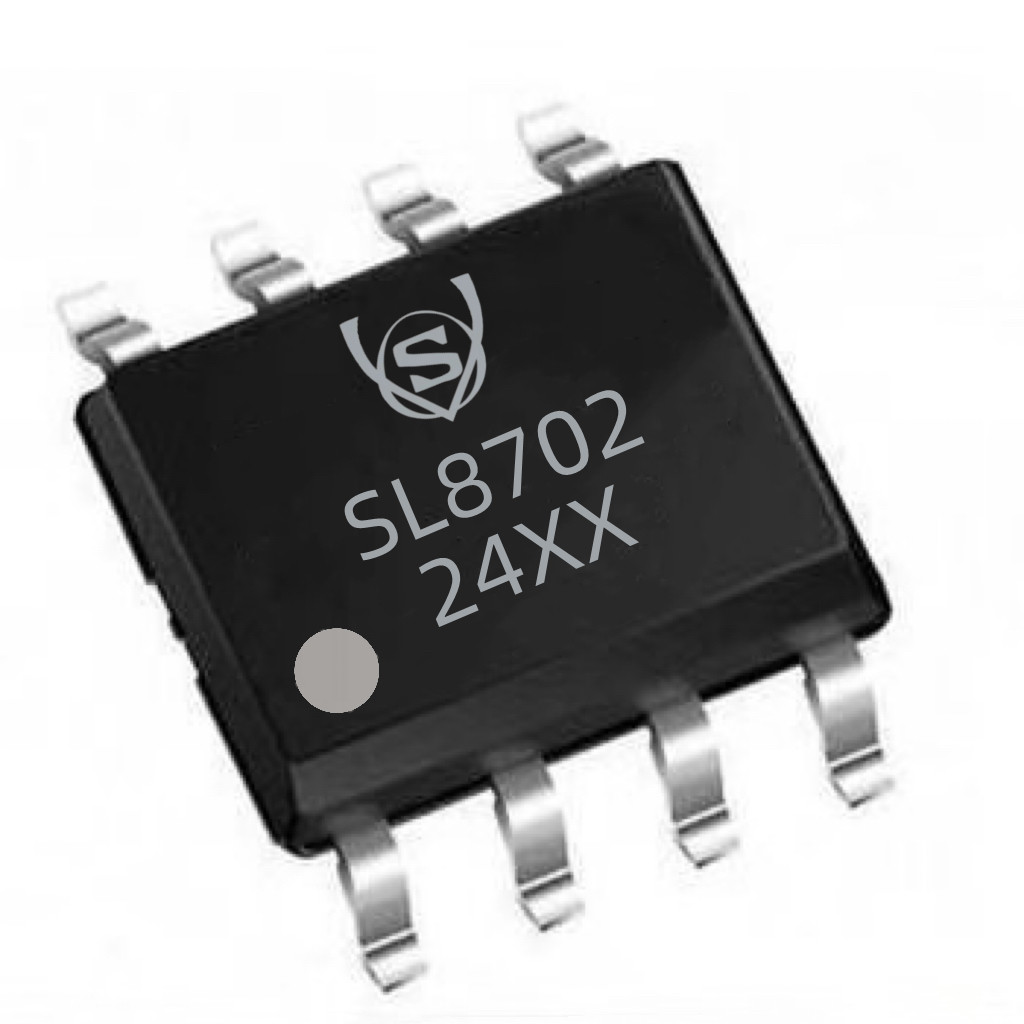

SL8702

高精度无频闪降压型LED恒流驱动器

说明

  SL8702是一款外围电路简洁的宽调光比无频闪降压调光 LED 恒流驱动器，适用于 6.5-75V 输入电

压范围的LED 恒流照明领域。

  SL8702 PWM 调光支持高辉应用，支持 100Hz 以上的调光频率，分辨率超过 100：1，调光全程无

频闪。当 DIM拉低到 GND 超过 40ms，芯片自动进入休眠模式以降低功耗，此时待机电流<80uA，当

DIM 端口拉高以后芯片重新启动。DIM 管脚内置上拉，不使用时可以悬空。

  SL8702 LD 端口支持模拟调光，调光范围 0~1.8V，应用于最大电流设置。LD 端口接电容到地，

可以设置软启动时间。

  SL8702内置过温保护降电流，采用ESSOP10封装。

特性

  工作电压范围 6.5-75V

  输出电流范围≤10A

  支持 100：1 调光比

  转换效率>95%

  负载调整率<±0.5%

  恒流精度≤±3％

  低待机功耗

  调光无频闪

  支持软启动

  支持调光频率超过 32K

  支持开关频率设置

  支持 PWM 转模拟/模拟调光

  内置 80V LDO 供电

  过温保护降电流

  封装：ESSOP10

应用领域

  0~10V 调光

  Dali 调光

  智能照明

  商业 LED 照明

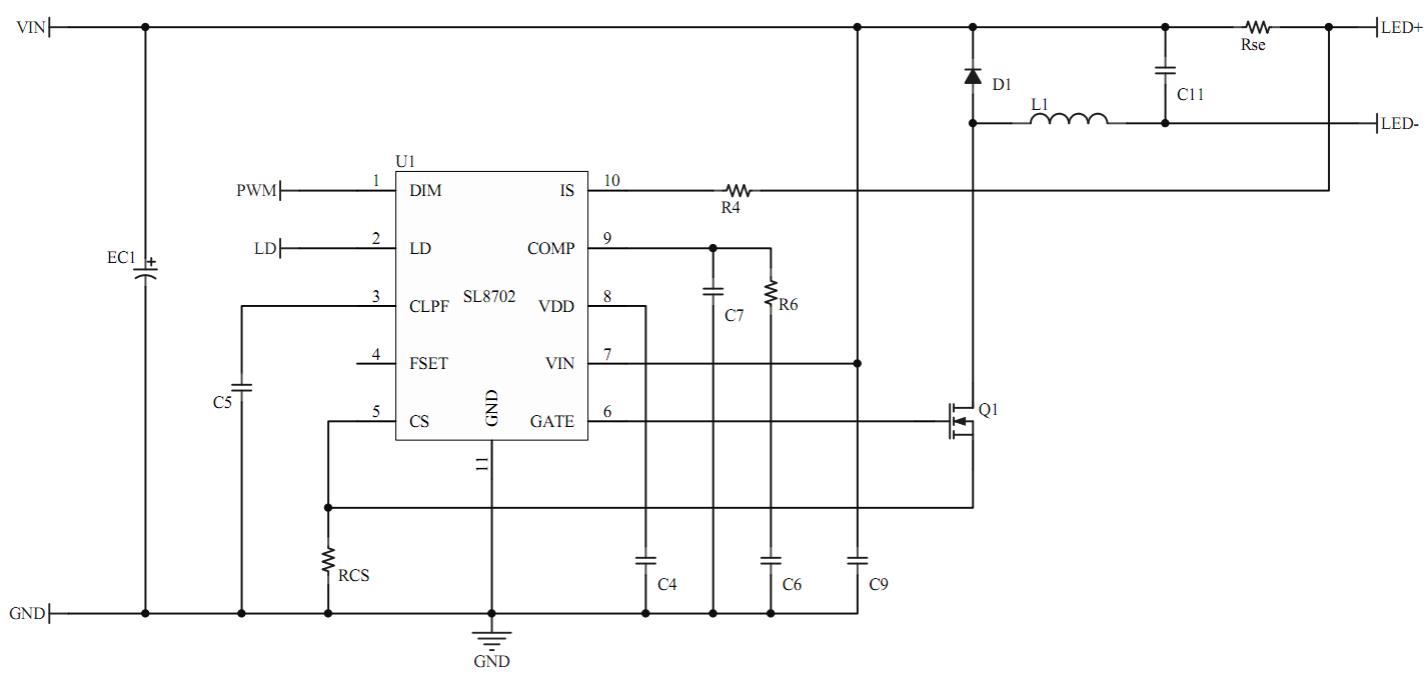

应用电路
