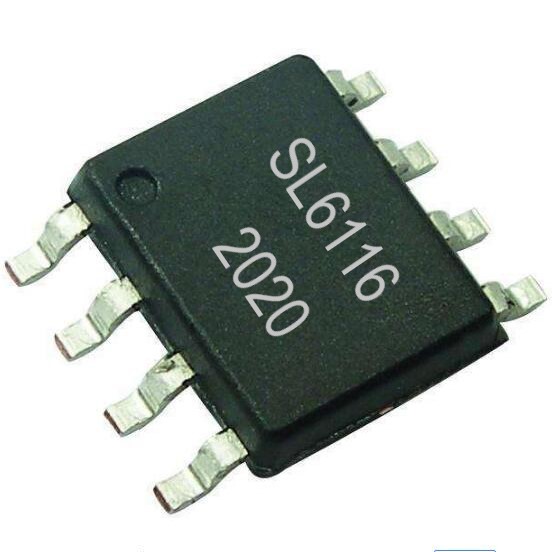

SL6116
DC-DC降压恒流
型号:SL6116
封装:SOT89-5/ESOP8
输入范围:5.5V-60V
输出电压:5.5V-60V
输出电流:3.5A
工作频率:1MHz
驱动MOS管:外置
静态电流:320uA
立即询价
封装:SOT89-5/ESOP8
输入范围:5.5V-60V
输出电压:5.5V-60V
输出电流:3.5A
工作频率:1MHz
驱动MOS管:外置
静态电流:320uA
SL6116 60V高调光比LED驱动器
概述：
SL6116是内置功率MOS，同时可支持外扩驱动NMOS 的一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。
SL6116工作电压从5.5V 到60V，提供可调的输出电流，内置MOS 最大1.5A 输出，外扩NMOS驱动可支持更高的功率范围。
SL6116内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3V时输出关断，进入待机状态。
SL6116内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。
SL6116采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命。
SL6116采用专利的恒流电路具有优异的负载调整率和线性调整率。
SL6116采用ESOP8 封装。
特点:
提供外部NMOS 驱动外扩脚
高效率：96%
优异的负载调整率和线性调整率
高端电流检测
最大辉度控制频率：20KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.5V~60V
智能过温保护
低压差无过冲
应用领域:
LED 备用灯，信号灯
低压LED 射灯代替卤素灯
汽车照明 舞台灯 景观灯

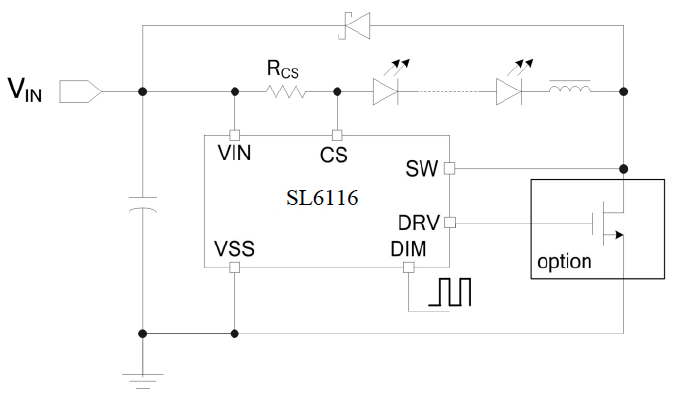

原理图：
更详细资料，请点击查看规格书！
