SL3036 及SL3036H 输入8-120V 用于汽车、摩托车、 电动车5V-USB 充电口方案

SL3036 及SL3036H 针对新国标48V 电动车前装

5V2.1A-USB 充电口方案

电瓶车常规的蓄电池组有铅酸蓄电池、锂电池、镍镉电池、镍氢电池等；电池组的标

称电压有24V/36V/48V/60V/72V/84V/96V 等。采用森利威尔10-100V 耐压的电源芯片

SL3041 及SL3036&SL3036H 可高效率转换成5V2.1A 给手机、音箱等外部设备供电。

概述

SL3036 是一款支持宽电压输入的开关降压型DC-DC，芯片内置100V/5A 功率MOS，

最高输入电压90V。SL3036 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和

负载调整率等特性。支持大电流输出，输出电流可达2A 以上。

SL3036 同时支持输出恒压和输出恒流功能。SL3036 采用固定频率的PWM 控制方

式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。

SL3036 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高

系统可靠性。SL3036 采用ESOP8 封装，散热片内置接VIN 脚。

特点

宽输入电压范围：8V~90V

输出电压从4.2V 到30V 可调

支持输出恒压恒流

支持输出12V/2A，5V/2A

高效率：可高达96%

工作频率：140KHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

应用

电动车GPS 追踪器

太阳能供电恒压源

电动汽车车载用电设备、电动自行车速度里程表供电、电瓶车仪表供电

扭扭车、卡车大功率警示灯供电

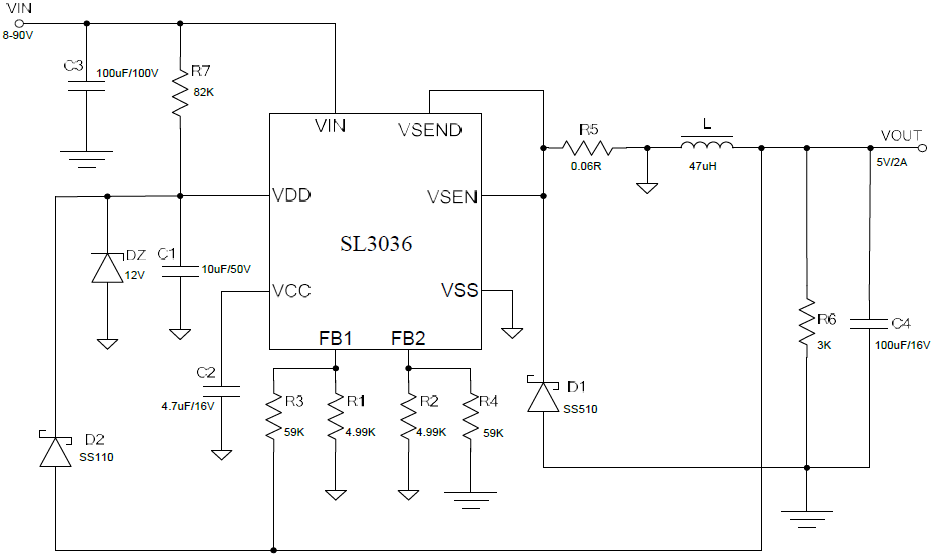

SL3036 及SL3036H 12-72V 电动车摩托车5V2.1A-USB 口

手机供电方案

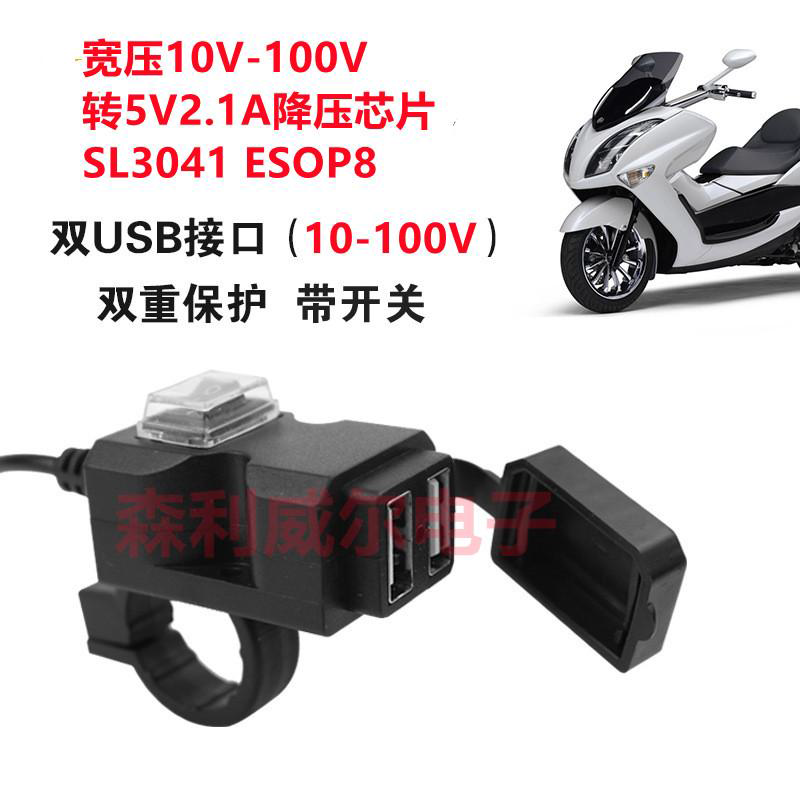

应用产品展示
