SL3041 100V降压12V、5V2A电动车Q3USB快充应用
发布日期：2022-09-20 浏览次数：690
DC-DC100V降压12V/2A电源芯片
DC-DC100V降压5V2A恒压芯片

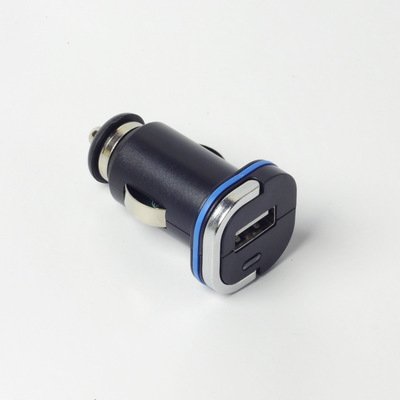

载充电器是指常规通过汽车电瓶(轿车12V, 卡车24V)供电的车载充电器，大量使用在各种便携式、手持式设备的锂电池充电领域。
诸如： 手机， PDA， GPS 等；车载充电器既要考虑锂电池充电的实际需求（恒压CV，恒流CC，过压保护OVP），又要兼顾车载电瓶的恶劣环境（瞬态尖峰电压，系统开关噪声干扰，EMI 等）；因此车充方案选取的电源管理IC 必须同时满足：耐高压，高效率，高可靠性，低频率（有利于EMI 的设计）的开关电源芯片。
采用森利威尔10-100V高耐压制造工艺、内置高压功率管、过温保护、过流保护、短路保护等安全保护电路、系统输出电流达到3A以上、转换效率高、外围元器件简介、体积小、系统性价比高。
产品概述
SL3041 是一款内部集成有功率MOSFET管可设定输出电流的降压型开关稳压器。可工作在宽
输入电压范围具有优良的负载和线性调整。宽范围输入电压（10V至100V）可提供最大3A电流的
高效率输出，可在移动环境输入的条件下实现各种降压型电源变换的应用。
SL3041 安全保护机制包括逐周期峰值限流、软启动、输出短路保护和过温保护。
SL3041 外围电路简单，封装采用ESOP8
产品特点
● 3A输出峰值电流
● 10V至100V宽工作电压范围
● 内置功率MOSFET
● 110KHZ固定开关频率
● 外置限流保护
● 逐周期过流保护
● 过热保护
● 软启动
● 输出短路保护
● ＞90%的效率
● 输出电压1.25至50V可调
● 采用ESOP8封装
产品应用
● 高电压功率转换
● 汽车系统
● 电池供电系统
● 电动车车载设备
● 平衡车
● 工业电力系统

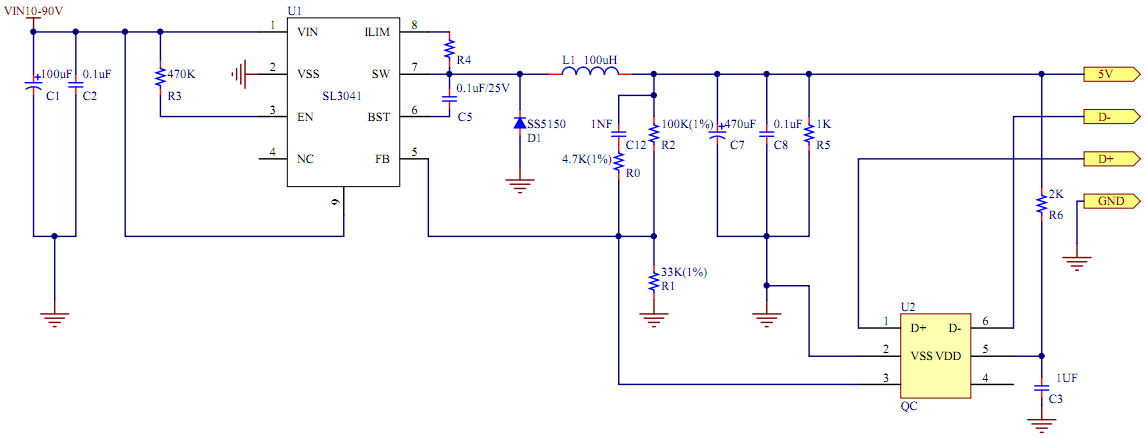

快充典型应用原理图
