500mA 锂电池充电器

发布日期:2022-08-11 浏览次数:575

国产锂电池管理芯片

3.7V锂电池管理芯片

锂电IC


概述

SL4054 是一款单节锂离子电池恒流/恒压线性充电器,简单的外部应用电路非常适合便携式设备应用,适合 USB 电源和适配器电源工作,内部采用防倒充电路,不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。

SL4054充电截止电压为 4.2V,充电电流可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时,SL4054 将自动结束充电过程。

当输入电压被移掉后,SL4054 自动进入低电流待机状态,将待机电流降至 1uA 以下。SL4054 在有输入电源时也可置于停机模式,从而将工作电流降至 30uA。


特点

 最大充电电流:500mA

 无需MOSFET、检测电阻器和隔离二极管

 智能热调节功能可实现充电速率最大化

 智能再充电功能

 预充电压:4.2V±1%

 C/10充电终止

 待机电流30uA

 BAT超低自耗电1uA

 2.9V涓流充电阈值

 单独的充电、结束指示灯控制信号

 封装形式:SOT23-5


应用

 手机、PDA、MP3/MP4

 蓝牙耳机、GPS

 充电座

 数码相机、Mini音响等便携式设备

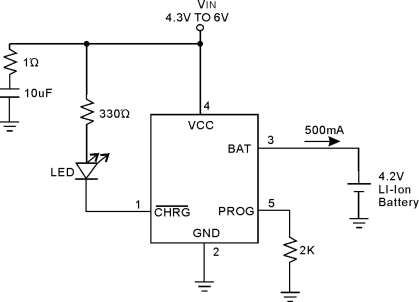

应用电路
