SL7160线性恒流驱动器

发布日期:2022-08-09 浏览次数:836

高压降压恒流芯片

降压芯片IC

线性降压恒流驱动芯片

低压差线性恒流电路


产品描述

SL7160是一款LED线性恒

流驱动器,适用于5-50V 的输入电

压范围。封装形式为ESOP8,该封

装能承受的最大功耗是1.2W。

SL7160最大电流为1A。

SL7160也可以外扩MOS,做到

更大的输出电流。

SL7160支持PWM调光功

能,可通过DIM 脚用PWM 信号调

节LED 输出电流。

SL7160还有过温调节电流

的功能。当芯片内部的温度达到

130℃左右时,会自动调低输出电

流。


产品特点

宽输入电压范围:5V~50V

可外扩MOS提高输入电压

可设定电流范围:10mA~

1000mA

可外扩MOS

PWM 调光

过温保护

CS 参考电压:300mV

ESOP8 封装


应用领域

电动车,摩托车灯照明

汽车灯照明

手电筒


原理图

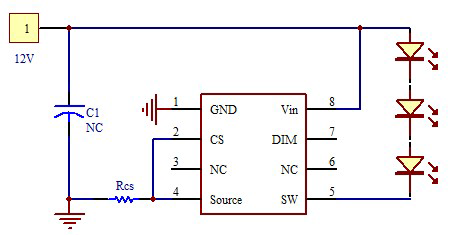

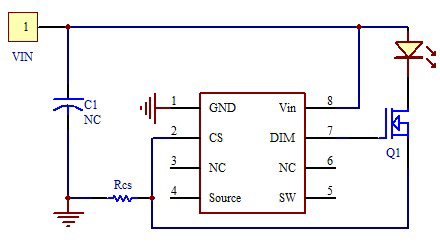

(a)内置MOS 原理图                                                                         (b)外置MOS 原理图

注:输入尖峰电压不超过60V 时,C1 可以省掉
