100V升压恒流驱动IC SL8530C

发布日期:2022-08-09 浏览次数:731

12V恒流芯片

高压LED恒流芯片

大功率升压恒流芯片

升压转换芯片


概述

SL8530C 是一款内置100V 功率

NMOS 高效率、高精度的升压型大功率

LED 恒流驱动芯片。

SL8530C 采用固定关断时间的控制方

式,关断时间可通过外部电容进行调节,

工作频率可根据用户要求而改变。

SL8530C 通过调节外置的电流采样电

阻,能控制高亮度LED 灯的驱动电流,使

LED 灯亮度达到预期恒定亮度。在EN 端

加PWM 信号,还可以进行LED 灯调光。

SL8530C 内部集成了VDD 稳压管,软

启动以及过温保护电路,减少外围元件并

提高系统可靠性。

SL8530C 采用ESOP8 封装。散热片内

置接SW 脚。


特点

 宽输入电压范围:3.6V~100V

 内置100V 功率MOS

 高效率:可高达95%

 最大工作频率:1MHz

 FB 电流采样电压:250mV

 芯片供电欠压保护:3.2V

 关断时间可调

 智能过温保护

 软启动

 内置VDD 稳压管


应用

 LED 灯杯

 电池供电的LED 灯串

 平板显示LED 背光

 大功率LED 照明

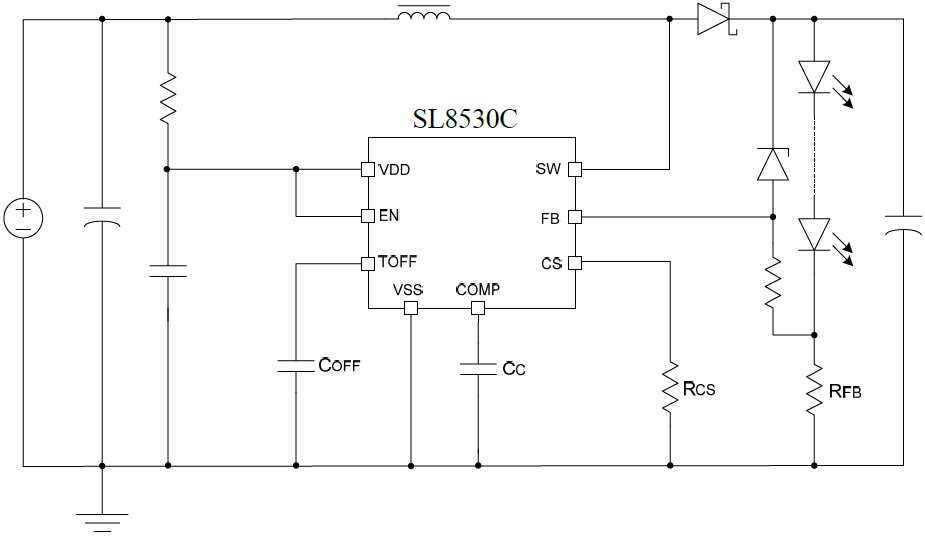

电路图
