SL4115 40V/1A高调光比LED驱动器

DCDC降压恒流驱动芯片

DCDC降压恒流驱动IC

DCDC高调光比LED驱动器

概述

SL4115 是一款高侧电流感应的高亮度LED 驱动控制器，设计运用于高效驱动由高于LED 正向导通电压的电源供电

的单个或多个串联LED。该装置的运作是在5V 到40V 之间，提供了一个外部可调的高达1A 的输出电流。根据电力

供应的电压和外部元件，可以提供高达25 瓦的输出功率。

SL4115 包括输出开关和一个高侧的输出电流传感电路, 可利用外部电阻器来设定的平均输出电流或由精心设计的

直流电压或PWM 信号来加载ADJ 脚来调节输出电流。在ADJ 脚上加低于0.5V 的电压将关断输出电流和开关动作，

使该芯片进入低功耗待机状态。SL4115 的封装为SOT-89-5L。

特点

◆ 极少的外围器件数

◆ 宽输入电压范围：5V 至40V

◆ 高达1A 的输出电流

◆ 开关控制及亮度的直流电压控制和PWM 控制由单脚实现

◆ 输出电流准确性可达?5％

◆ 内建的LED 开路保护

◆ 高达95％的效率

◆ 高侧电流感应

◆ 迟滞控制，无需补偿

◆ 过温保护

应用

◆ LED 替换低压卤素灯应用

◆ 汽车照明

◆ 低压照明工业

◆ LED 后备照明

◆ 发亮标志

◆ 紧急照明系统

◆ 液晶电视背光

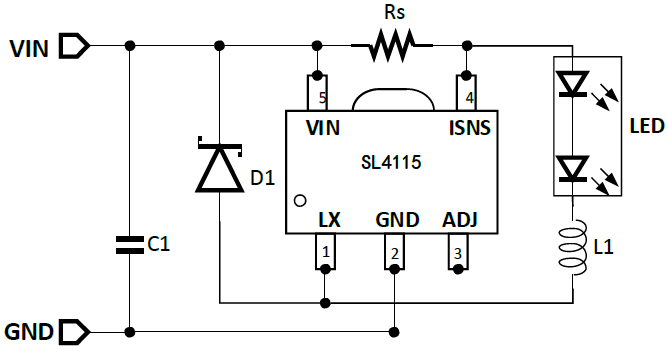

应用图
