SL9016 内置100V MOS 开关降压型LED恒流驱动IC

100V宽电压降压恒流驱动芯片

100V高耐压降压恒流LED驱动IC

完全替代南麟LN2516方案

概述

SL9016 是一款内置100V 功率MOS

高效率、高精度的开关降压型大功率LED

恒流驱动芯片。

SL9016 采用固定频率的PWM 工作

模式，典型工作频率为160KHz。

SL9016 采用平均电流检测模式，因

此具有优异的负载调整率特性。

SL9016 集成了高低亮功能，可以通

过MODE 端口实现高低亮的功能切换。

MODE 悬空为高亮模式，MODE 接高电平

为1/2 电流的低亮模式。

SL9016 内部还集成了VDD稳压管以

及过温保护电路等，减少外围元件并提高

系统可靠性。

SL9016 采用ESOP8 封装。散热片内

置接SW 脚。

特点

◆内置100V MOS

◆宽输入电压范围：8V~100V

◆高效率：可高达93%

◆工作频率：160KHz

◆芯片供电欠压保护：4.1V

◆平均电流工作模式

◆智能过温保护

◆内置VDD 稳压管

应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入LED 驱动

◆大功率LED 照明

◆LED 背光

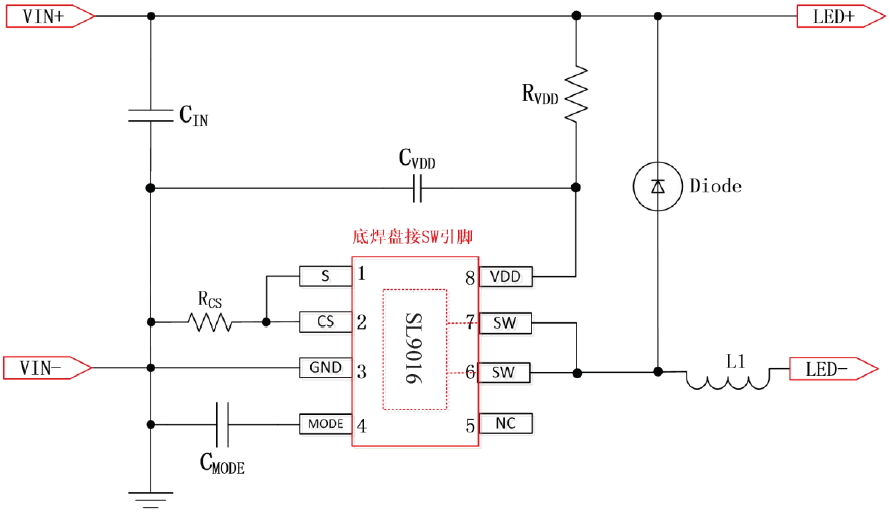

电路图
