SL2018 5.5W、低EMI、AB/D 类可选、单声道、带过热保护功能音频功放

发布日期:2022-07-29 浏览次数:609

功放IC


功能说明

SL2018 是一款低 EMI,无需滤波器, AB/D 类可选式音频功率放大器。5.5V 工作电压时,最大驱动功率

为 5.5W(VDD=5V,2Ω BTL 负载,THD<10%),音频范围内总谐波失真噪声小于1%(20Hz~20KHz);

SL2018 的应用电路简单,只需极少数外围器件;

SL2018 输出不需要外接耦合电容或上举电容和缓冲网络;

SL2018 可以通过控制进入关断模式,从而减少功耗;

SL2018 内部具有过热自动关断保护机制;

SL2018 工作稳定,通过配置外围电阻可以调整放大器的电压增益,方便应用;

SL2018 采用 ESOP8 封装,特别适合用于小音量、小体重的便携系统中。


特性

●超低 EMI,高效率,音质优

●AB/D 类切换、单通道

●VDD=5.5V,RL=2Ω,Po=5.5W,THD+N≤10%

●VDD=5V,RL=4Ω,Po=3W,THD+N≤10%

●宽工作电压范围 2.5V—7V

●优异的上掉电 POP 声抑制

●采用 ESOP8 封装


应用

● 手提电脑、台式电脑

● 扩音器

● 蓝牙音箱

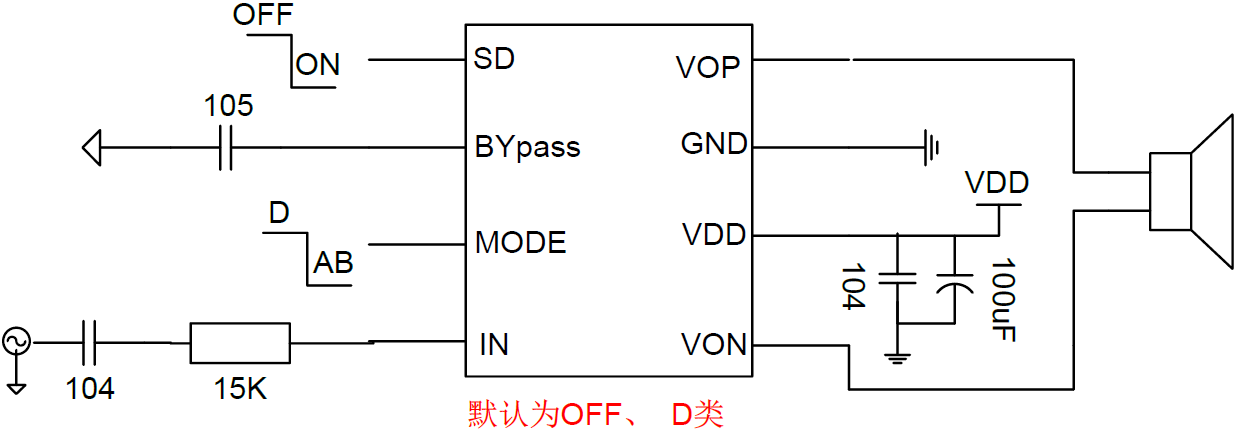

电路图
