SL4008B 升压/升降压型DC-DC控制器

发布日期:2022-07-26 浏览次数:664

dcdc升压恒压IC

dcdc升压降压电路

dcdc升降压恒压芯片


概述

SL4008B 是一款专为升压、升降压

开关电源设计的专用DC-DC 控制器芯片。

SL4008B 典型应用支持5-40V 输入电

压范围。通过扩展输入供电,也可以支持

100V 以上的输入电压范围。

芯片采用固定频率的PWM 控制方

式,并在轻载条件下自动降频提高转换效

率。

芯片内置高精度误差放大器,振荡器,

以及频率补偿电路,简化了外围设计。芯

片内置过流保护以及EN 脚关断功能。

芯片工作频率可通过一个外接电阻调

节,方便根据不同应用设置系统工作频率。

SL4008B 内部集成了软启动以及过

温保护电路,减少外围元件并提高系统可

靠性。

SL4008B 采用SOP8 封装。


特点

 宽输入电压范围:5V~100V

 高效率:可高达97%

 固定工作频率,频率可外接电阻设置

 EN 脚关断功能

 FB 采样电压:1V

 内置频率补偿

 内置软启动

 内置过温保护

 内置限流功能

 SOP8 封装


应用

 EPC/笔记本车载适配器

 升压、升降压转换

 手持设备供电

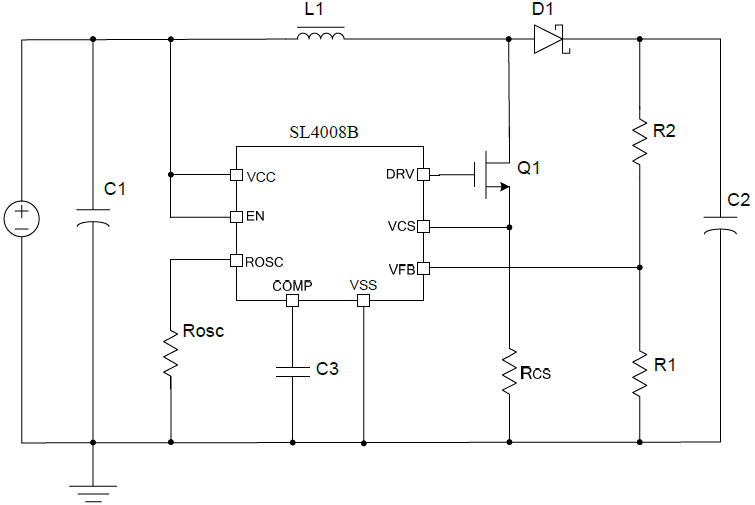

原理图
