SL8400 同步升压DC/DC转换器

同步升压DC/DC芯片

升压恒压IC

DCDC同步升压电路

功能描述

SL8400 是一款高效率的PWM 同步升压DC/DC 转换器, 提供高效的电源系统解

决方案。该器件的工作电压在0.9V到5.0V 之间，使用1.4MHz 固定的工作频率。

这些特性大大减小了它外部连接的电感电容的体积和容量，降低了整个电源系统的

成本并减小了电路板的空间。

SL8400 提供2.5V 到 5.0V 的输出电压，采用内部同步开关，无需肖特基二极

管就能提供高效的转换效率。

SL8400在输入电压3.0V， 输出电压3.3V 时， 用单个AA 电池供电能够提供260mA

以上的电流， 用两个AA电池供电能够提供600mA以上的电流。

SL8400 整流器采用工业标准的SOT23-6 封装（或采用更大体积的封装）。

特性

最高至 96% 的转换效率

低电压启动： 0.9V

关断电流: < 1μA

输入电压： 0.9V～ 5.0V

输出电压： 2.5V～ 5.0V (使用肖特基

二极管可高至 5.2V )

低开关导通电阻RDS(ON), 内部开关

电阻: 0.35Ω

1.4MHz 固定开关频率

高开关导通电流: 1A

短路保护

小体积封装: SOT-23-6 (无铅封装)

应用

数码相机及MP3

掌上电脑 / PDA

蜂窝电话

无绳电话和DSL调制调解器

PC 卡

功能描述

便携式媒体播放器

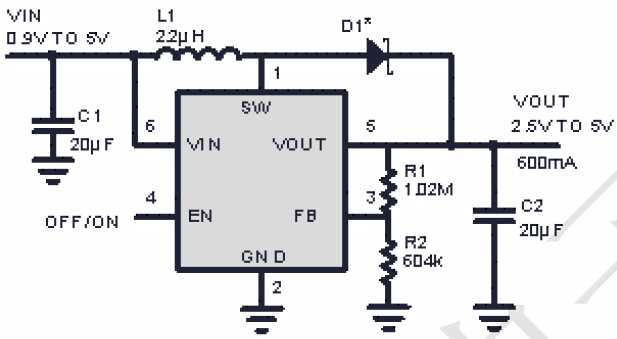

原理图
