SL8204 高效 PFM 同步升压 DC-DC 变换器

DCDC同步升压芯片

升压恒压IC

同步升压IC

概述

SL8204是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC-DC变换器。

SL8204仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。

SL8204的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负

载情况。SL8204系统输出电压具有低纹波，低噪声的特点。

SL8204内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%。SL8204工作于

PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可

进一步降低系统损耗。

特点

最高效率：95%

最高工作频率：300 KHz

低静态电流：15uA

可选输出电压：2.5V～3.6V

输出精度：±2.5%

宽输入电压范围：0.9V～3.6V

低纹波，低噪声

应用领域

1～2个干电池的电子设备

电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备

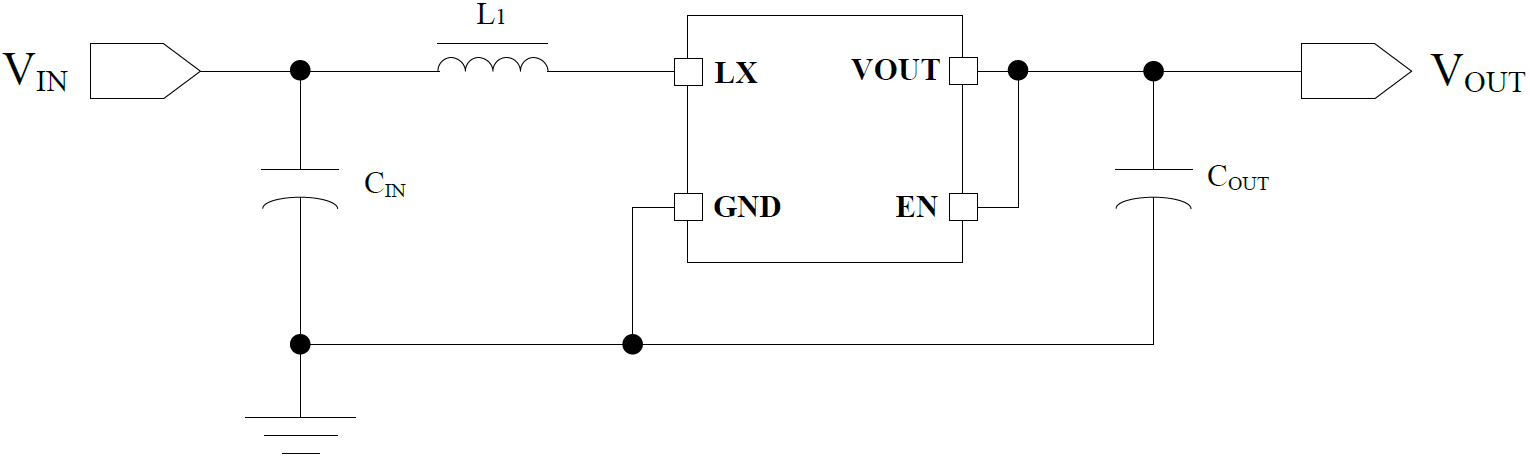

原理图
