概述：

SL9004 是一款高效率，降压型高亮

度LED 灯恒流驱动芯片。内置100V/12A

功率MOS 管，尤其适合宽输入电压范围

的LED 驱动。

SL9004 采用固定关断时间的峰值电

流控制方式，其工作频率最高可达1MHz，

可使外部电感和滤波电容体积减小，效率

提高，节省PCB 面积。关断时间最小为

620ns，并可通过外部电容进行调节，工作

频率也可根据用户要求进行调节。在EN

端加PWM 信号，可调节LED 灯的亮度。

SL9004 通过调节外置电流检测电阻

的阻值来设置流过LED 灯的电流，从而设

置LED 灯的亮度，流过LED 灯的电流可

从几十毫安到2.0 安培变化。

SL9004 采用MSOP-8/PP 封装。散热

片内置接SW 脚。

特点：

内置100V功率管

宽输入电压范围：3.6V~100V

高效率：可高达92%

最大工作频率：1MHz

峰值电流采样电压：250mV

亮度可调：EN 端加PWM 信号

关断时间可调

内置电流采样前沿消隐电路

内置VDD 稳压管

应用领域：

LED电动自行车灯、LED摩托车灯、LED汽车大灯

LED 射灯、LED强光手电筒

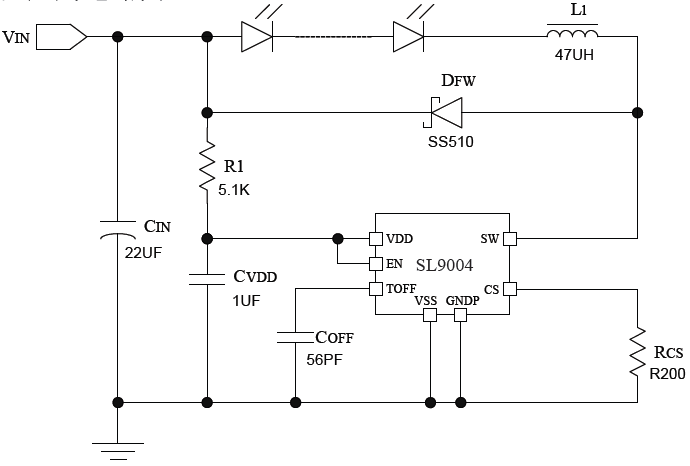

原理图：
