SL3036 8-100V/2A降压恒压恒流芯片

SL3036内置MOS 100V开关降压型DC-DC转换器

SL3036输入电压范围8V-100V,输出电压范围5V-30V可调,

12V降压5V2A,24V降压5V2A,24V降压12V2A,36V降压5V2A,36V降压12V2A,36V降压24V1A,48V降压5V2A,48V降压12V2A,48V降压24V1A,60V降压5V2A,

SL3036芯片介绍:

SL3036 是一款支持宽电压输入的开关降压型DC-DC，芯片内置100V/5A功率MOS，最高输入电压90V。SL3036具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可达2A 以上。

SL3036 同时支持输出恒压和输出恒流功能。

SL3036 采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。

SL3036 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

SL3036 采用ESOP8 封装，芯片底部散热片接VIN 脚。

SL3036芯片特点:

宽输入电压范围：8V~90V

输出电压从4.2V到30V 可调

支持输出恒压恒流

支持输出12V/2A，5V/2A

高效率：可高达96%

工作频率：140KHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

SL3036应用领域:

GPS定位器,电动车防盗器,电动车控制器

POE分离器,POE交换机，平衡车电源系统,

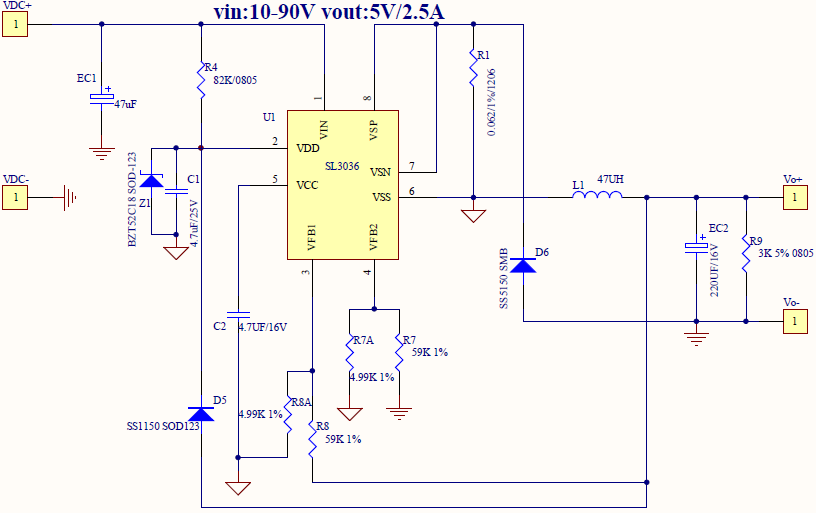

SL3036 8V-90V降压5V原理图：

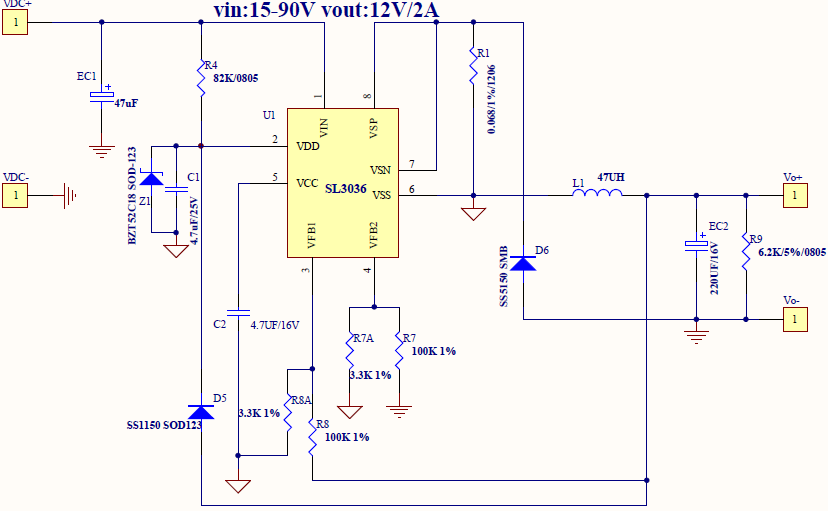

SL3036 15-90V降压12V2A原理图：

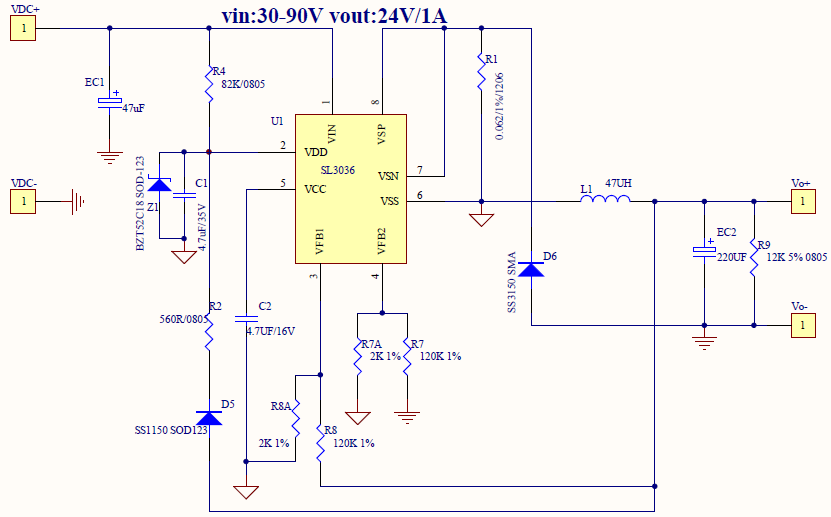

SL3036 30-90V降压24V1A原理图：

SL3036 8V-100V降压型恒压恒流IC

SL3036可替代的进口物料型号:MP9486A MP9487 MP4689 MP2456 SY8501 SY8502 SY8511 LM34940 LM5007 LM5017等

SL3036支持的应用参数：

60V降压12V2A,60V降压24V1A,72V降压5V2A,72V降压12V2A,72V降压24V1A,80V降压5V2A,80V降压12V2A,80V降压24V1A,

90V降压5V2A,90V降压12V2A,90V降压24V1A.
