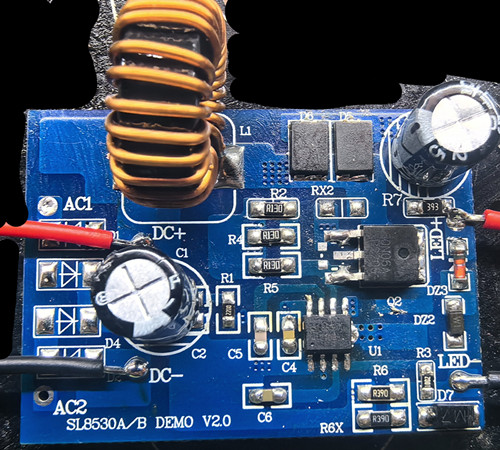

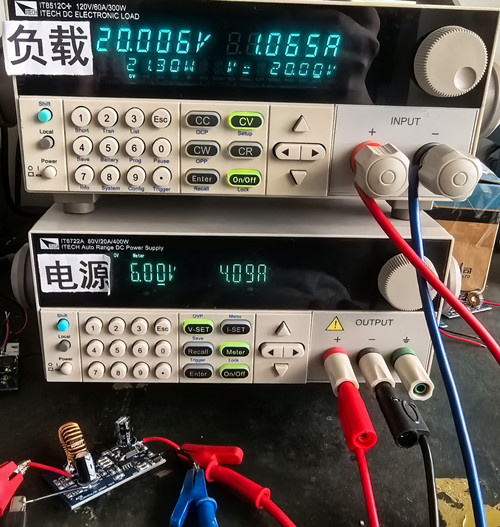

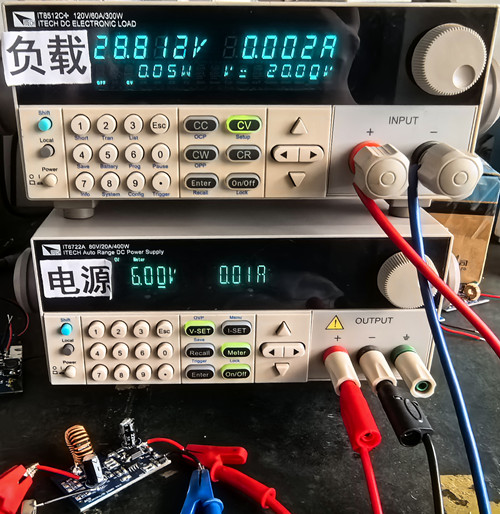

6V-8V输入 输出20V 1.4A调试

概述

SL8530A是一款高效率、高精度的升

压型大功率 LED 恒流驱动控制芯片。

SL8530A内置高精度误差放大器，固

定关断时间控制电路，恒流驱动电路等，

特别适合大功率、多个高亮度 LED 灯串恒

流驱动。

SL8530A采用固定关断时间的控制方

式，关断时间可通过外部电容进行调节，

工作频率可根据用户要求而改变。

SL8530A通过调节外置的电流采样电

阻，能控制高亮度 LED 灯的驱动电流，使

LED 灯亮度达到预期恒定亮度。在 EN 端

加 PWM 信号，还可以进行 LED 灯调光。

SL8530A内部集成了 VDD 稳压管，软

启动以及过温保护电路，减少外围元件并

提高系统可靠性。

SL8530A采用 SOP8 封装。

特点

‹ 宽输入电压范围：2.6V~100V

‹ 高效率：可高达 95%

‹ 最大工作频率：1MHz

‹ CS 限流保护电压：250mV

‹ FB 电流采样电压：250mV

‹ 芯片供电欠压保护：2.6V

‹ 关断时间可调

‹ 智能过温保护

‹ 软启动

‹ 内置 VDD 稳压管

应用

‹ LED 灯杯

‹ 电池供电的 LED 灯串

‹ 平板显示 LED 背光

‹ 大功率 LED 照明
