概述

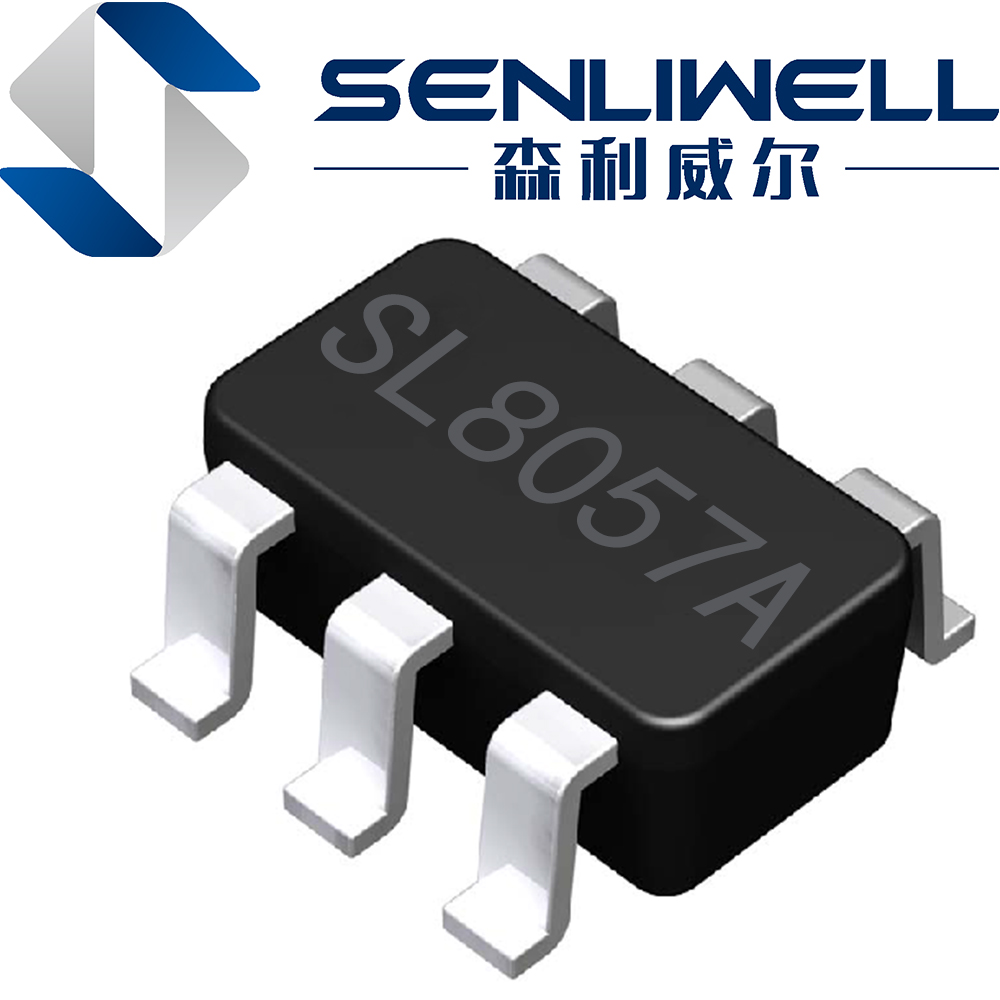

SL8057A是一款性能优异的单节锂离子电池恒流/恒压线性充电器。SL8057A采用SOT23-6封装配合较少的外围原

件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。

基于特殊的内部MOSFET架构以及防倒充电路，SL8057A不需要外接检测电阻和隔离二极管。当外部环境温度过

高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V，而充电电流则可以通过

一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。

当输入电压断开时，SL8057A进入睡眠状态，电池漏电流将降到1uA以下。SL8057A可以被设置于停机模式，此

时芯片静态电流降至25uA。

SL8057A还包括其他特性：欠压锁定，自动再充电和两个状态引脚以显示充电和充电终止。

特性

◆可编程充电电流500mA

◆无需外接MOSFET，检测电阻以及隔离二极管

◆用于单节锂电池、采用SOT23-6封装的完整线性充电器

◆恒定电流/恒定电压操作，并具有可在无过热危险的情况

下实现充电速率最大化的热调节功能。

◆精度达到±1%的4.24V预充电电压

◆用于电池电量检测的充电电流监控器输出

◆自动再充电

◆充电状态双输出、无电池和故障状态显示

◆C/10充电终止

◆待机模式下的静态电流为25uA

◆2.9V涓流充电

◆软启动限制浪涌电流

◆电池反接保护

◆电池欠压保护可激活充电

应用范围

◆移动电话、PDA

◆MP3、MP4播放器

◆充电器

◆数码相机

◆电子词典

◆蓝牙、GPS导航仪

◆便携式设备

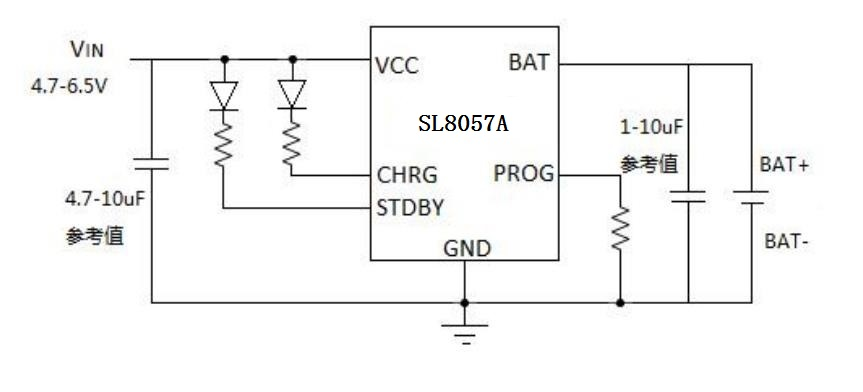

典型应用
