SL6125 30V/1.5A高调光比LED驱动器 台灯专用IC
谈球吧
台灯，一般指放在桌子上用的有底座的电灯， [1] 但随着科技的进步，台灯的外观、造型也在不断地发展，并逐渐出现了能够吸附在任意位置的磁吸式台灯，其小巧精致，方便携带。台灯的作用主要是照明，便于阅读、学习、工作等，台灯已经远远超越了其本身的价值，甚至已经变成了一个艺术品。概述SL6125是一款工作在电感电流连续模式下的降压型LED恒流驱动器。用于驱动一颗或者多颗串联LED。芯片的输入电压范围为5.
立即咨询

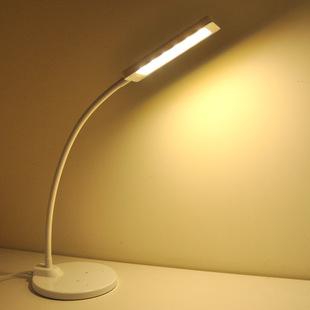

台灯，一般指放在桌子上用的有底座的电灯， [1] 但随着科技的进步，台灯的外观、造型也在不断地发展，并逐渐出现了能够吸附在任意位置的磁吸式台灯，其小巧精致，方便携带。台灯的作用主要是照明，便于阅读、学习、工作等，台灯已经远远超越了其本身的价值，甚至已经变成了一个艺术品。
概述
SL6125是一款工作在电感电流连续
模式下的降压型LED恒流驱动器。用于驱
动一颗或者多颗串联LED。芯片的输入电
压范围为5.5-30V，输出电流外部可调，
最大可达1.5A。
SL6125内部集成功率管，并采用高端
电流检测方式。通过外部电阻可以设定LED
输出的平均电流，并可以通过DIM脚接收模
拟调光和PWM调光信号。当DIM引脚电压低
于0.3V时输出关断，进入低功耗待机状态。
SL6125内部集成了自动温度补偿电路，
当芯片达到芯片温度保护点进入保护状态，
输出电流逐渐下降以提高系统可靠性。
SL6125采用SOT89-5封装
特点
最大1.5A输出电流
高达96%的效率
宽输入电压范围：5.5-30V
DIM脚可进行PWM和模拟调光
±3%输出电流精度
最大工作频率1MHz
过温保护电路
应用领域
低压LED射灯
低压LED工业照明
LED装饰照明
LED汽车照明
其它LED照明

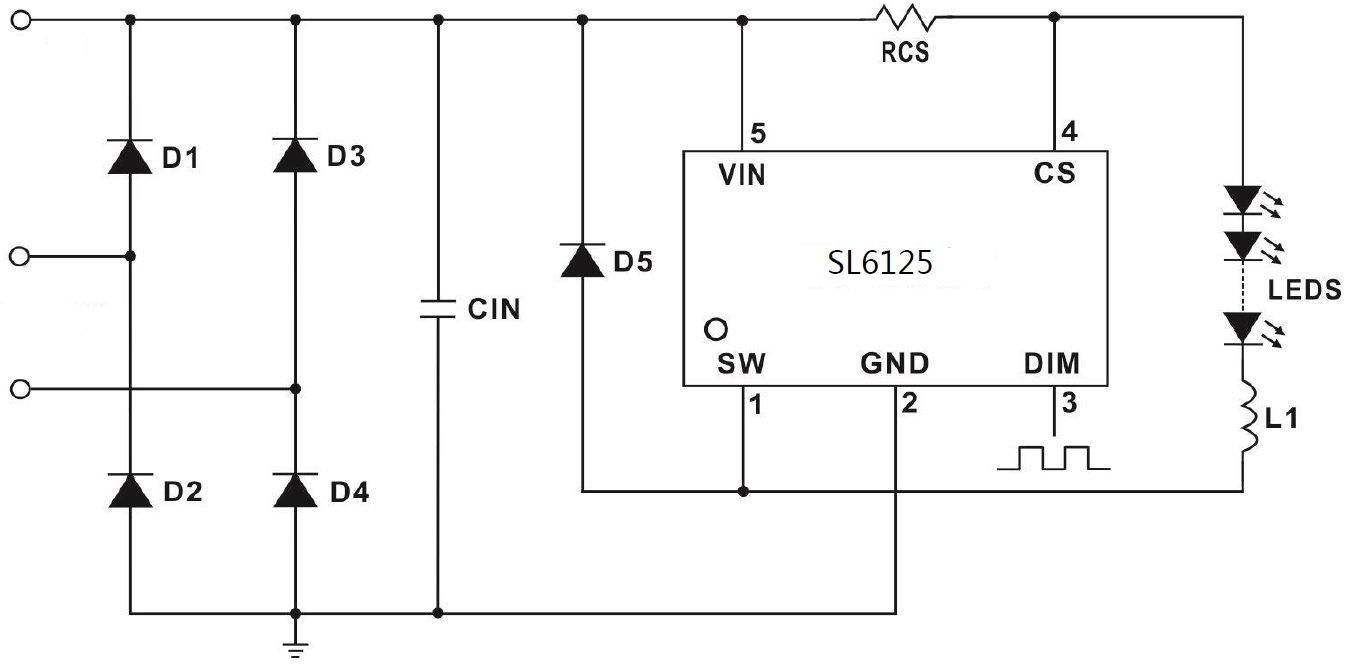

原理图
